Detalhes do produto
Lugar de origem: Chengdu, China
Marca: HUIYUAN
Certificação: ISO9001
Número do modelo: MINI-12G652D
Termos do pagamento & do transporte
Quantidade de ordem mínima: 10km
Preço: negotiable
Detalhes da embalagem: Cilindro de madeira
Tempo de entrega: 5 a 20 dias de trabalho
Termos de pagamento: L/C, D/A, D/P, T/T, Western Union,
Habilidade da fonte: 5000Km/Month
Nome do produto: |
12 ar do cabo de fibra ótica da fibra G652D micro que funde o painel de remendo do cabo de fibra óti |
Contagem da fibra: |
Fibra 12 |
Tipo da fibra: |
G.652.D |
Diâmetro do cabo: |
2.0mm±0.03mm |
Material do revestimento: |
Polietileno |
Tipo da fibra: |
Singlemode & multimodo |
Cor da bainha: |
Apoio customerized |
Método da instalação: |
Microducts |
Nome do produto: |
12 ar do cabo de fibra ótica da fibra G652D micro que funde o painel de remendo do cabo de fibra óti |
Contagem da fibra: |
Fibra 12 |
Tipo da fibra: |
G.652.D |
Diâmetro do cabo: |
2.0mm±0.03mm |
Material do revestimento: |
Polietileno |
Tipo da fibra: |
Singlemode & multimodo |
Cor da bainha: |
Apoio customerized |
Método da instalação: |
Microducts |
12 ar do cabo de fibra ótica da fibra G652D micro que funde o painel de remendo do cabo de fibra ótica de FTTH
Aplicação
Ar fundido
Sistema prendendo interno
FTTx
Características
O tubo fraco material complexo especial, reduz o psiquiatra do tubo na temperatura fria.
Equilíbrio exato do comprimento da fibra, desempenho estável mecânico e da temperatura.
O controle particular da técnica, impede o formulário da bainha que enruga-se durante a instalação.
Material do revestimento do HDPE que aumenta o desempenho de sopro.
Especificação técnica:
| Cabo P/N | GCYFXY-12-2.3 |
| Teor em fibras | 12 |
| Espessura do revestimento | Valor nominal: 0.20mm, valor médio: 0.15mm |
| Diâmetro | 2.3±0.1mm |
| Peso do cabo | 5,0 kg/km |
| Atenuação (singlemode) | ≤0.35dB/km @1310nm, ≤0.22dB/km @1550nm |
| Resistência à tração | 50N |
| Esmagamento | 600N/100mm |
Especificação da fibra:
| Características | Valores especificados | |
| Diâmetro de campo de modo | em 1310nm | 9.2±0.4µm |
| em 1550nm | ± 10,4 0.6mm | |
| Coeficiente de atenuação | em 1310nm | ≤0.40dB/km |
| em 1550nm | ≤0.30dB/km | |
| Diâmetro do revestimento | 125.0±1.0µm | |
| Não-forma circular do revestimento | ≤1.0% | |
| Diâmetro de revestimento | 245.0±10.0µm | |
| erro da concentricidade do Revestimento-revestimento | ≤12.0µm | |
| Não-forma circular de revestimento | ≤6.0% | |
| erro da concentricidade do Núcleo-revestimento | ≤0.8µm | |
| Ondulação | ≥4m | |
| Esforço de prova | ≥0.69GPa | |
| Força de revestimento da tira | Valor médio | 1.0-5.0N |
| Valor máximo | 1.3-8.9N | |
| Perda de dobra macro | Ф60mm, 100 círculos, em 1550nm | ≤0.05dB |
| Ф32mm, círculos 1, em 1550nm | ≤0.05dB | |

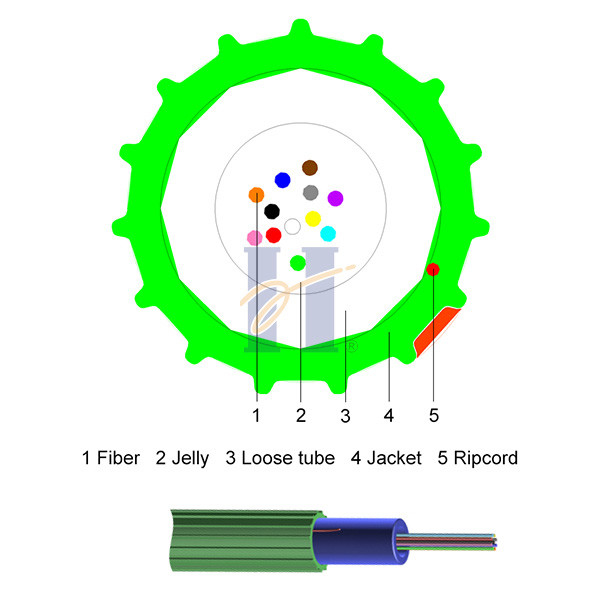

Estrutura do cabo:
1. Bainha do HDPE 2. fibra 3. geleia 4. tubo fraco 5. Ripcord
Características mecânicas e ambientais
| Artigos | Una | Especificações | Método de testes |
| Tensão (prazo) | N | 30 | IEC 60794-1-2-E1 |
| Tensão (a curto prazo) | N | 60 | |
| Esmagamento (prazo) | N/10cm | 300 | IEC 60794-1-2-E3 |
| Esmague (a curto prazo) | N/10cm | 600 | |
| Raio de curvatura mínimo (dinâmico) | milímetro | 20D | IEC 60794-1-2-E11A |
| Raio de curvatura mínimo (estática) | milímetro | 10D | |
| Temperatura de funcionamento | ℃ | -30~+50 | IEC 60794-1-2-F1 |
| Temperatura de armazenamento | ℃ | -20~+50 |
Comprimento padrão do cilindro
2000m/drum, 4000m/drum & 6000m/drum
Cor da fibra: (Cor personalizada apoio)
| 1 azul |
| Laranja 2 |
| 3 verde |
| 4 Brown |
| Cinza 5 |
| 6 branco |
| 7 vermelho |
| 8 preto |
| 9 amarelo |
| Violeta 10 |
| Rosa 11 |
| Aqua 12 |
Cópia do texto do cabo: (Texto personalizado apoio)
HUIYUAN GCYFXTY 12 G652D [no.] [Mês-ano] do cilindro [marcação do medidor]
