Detalhes do produto
Lugar de origem: Chengdu, China
Marca: HUIYUAN
Certificação: ISO9001
Número do modelo: OPGW-72B1.3
Termos do pagamento & do transporte
Quantidade de ordem mínima: 4KM
Preço: negotiable
Detalhes da embalagem: Cilindro de madeira
Tempo de entrega: 5 a 20 dias de trabalho
Termos de pagamento: L/C, D/A, D/P, T/T, Western Union,
Habilidade da fonte: 5000Km/Month
Nome do produto: |
72 linha de transmissão de energia aérea fio à terra ótico do modo G652D G655 OPGW do núcleo única |
Contagem da fibra: |
72F |
Fibra: |
G.652D |
Estrutura: |
Tubo de aço |
Aplicação: |
Uma comunicação de linha elétrica |
Membro de força: |
Fio de aço folheado de alumínio |
Embalagem: |
Cilindro de madeira do ferro |
Temperatura de funcionamento: |
-40 ~ +60 C |
Nome do produto: |
72 linha de transmissão de energia aérea fio à terra ótico do modo G652D G655 OPGW do núcleo única |
Contagem da fibra: |
72F |
Fibra: |
G.652D |
Estrutura: |
Tubo de aço |
Aplicação: |
Uma comunicação de linha elétrica |
Membro de força: |
Fio de aço folheado de alumínio |
Embalagem: |
Cilindro de madeira do ferro |
Temperatura de funcionamento: |
-40 ~ +60 C |

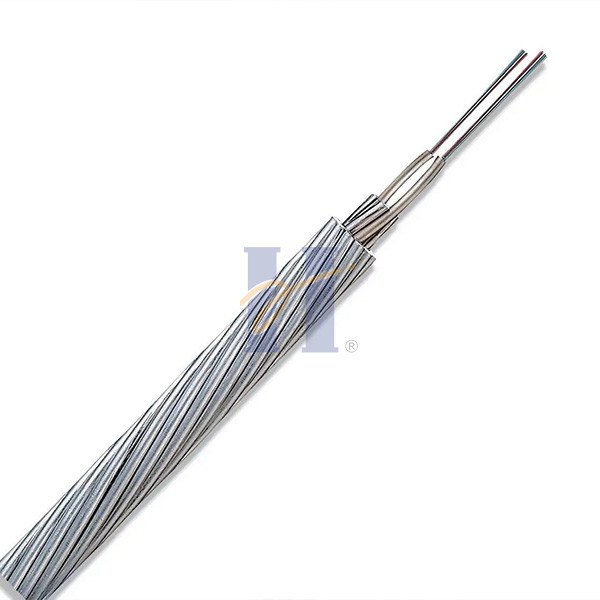

72 linha de transmissão de energia aérea fio à terra ótico do modo G652D G655 OPGW do núcleo única
Descrição
Huiyuan é um líder no desenvolvimento e no lançamento de OPGW quando havia uma realização que as linhas de transmissão elétricas forneceram uma prioridade ideal para um trajeto das telecomunicações. Hoje, Huiyuan vangloria-se do grande portfólio do produto de OPGW e da capacidade total alta com as facilidades situadas em China para satisfazer as necessidades de mercado local & global. Huiyuan igualmente fabrica sua própria linha de hardware do acessório que simplifica a fase de projeto da rede de um projeto ao assegurar a compatibilidade entre o cabo e os componentes relativos.
Especificação técnica
| Não. | Dados técnicos | ||||||||
| Tipo de produto | Tipo da estrutura | Máximo Fibra | Seção do fio do as | Diâmetro | Peso do cabo | Rate Tensile Strength | 20℃DC | Capacidade atual do curto período de tempo | |
| Contagem | (mm2) | (milímetro) | (kg/km) | (kN) | Resistência | (40-200℃ kA2.s) | |||
| (Ω/km) | |||||||||
| 1 | OPGW-48B1.3-90- [112; 45] | 1/2.6/20AS+4/2.5/20AS+ | 48 | ≈90 | 13,2 | ≤641 | ≥112 | ≤0.98 | ≥45 |
| 11/2.8/20AS, unidade ótica 2/2.5 | |||||||||
| 2 | OPGW-48B1.3-90- [57; 67] | 1/2.6/40AS+4/2.5/40AS+ | 48 | ≈90 | 13,2 | ≤457 | ≥57 | ≤0.52 | ≥67 |
| 11/2.8/40AS, unidade ótica 2/2.5 | |||||||||
| 3 | OPGW-24B1.3-100- [118; 50] | 1/2.6/20AS+5/2.5/20AS+ | 24 | ≈100 | 13,2 | ≤674 | ≥118 | ≤0.93 | ≥50 |
| 11/2.8/20AS, unidade ótica 1/2.5 | |||||||||
Estrutura do cabo
Aplicação do produto
1. Para o uso das companhias de eletricidade em linhas de transmissão no lugar do fio tradicional do protetor
2. Para as aplicações do retrofit onde o fio existente do protetor precisa de ser substituído com o OPGW
3. Para linhas de transmissão novas em vez do fio tradicional do protetor
4. voz, vídeo, transmissão de dados
5. redes de SCADA
6. aluguel da fibra escura
Comprimento padrão do cilindro
2000m/drum & 4000m/drum
Especificação da fibra
| Características | Valores especificados | Unidades | |||
| Característica geométrica | |||||
| Diâmetro do revestimento | 125.0±1.0 | µm | |||
| Não-forma circular do revestimento | ≤1.0 | % | |||
| Diâmetro de revestimento | 245.0±10.0 | µm | |||
| erro da concentricidade do Revestimento-revestimento | ≤12.0 | µm | |||
| Não-forma circular de revestimento | ≤6.0 | % | |||
| erro da concentricidade do Núcleo-revestimento | ≤0.8 | µm | |||
| Característica mecânica | |||||
| Ondulação | ≥4 | m | |||
| Esforço de prova | ≥0.69 | GPa | |||
| Força de revestimento da tira | Valor médio | 1.0-5.0 | N | ||
| Valor máximo | 1.3-8.9 | N | |||
| Perda de dobra macro | Ф60mm, 100 círculos, em 1550nm | ≤0.05 | DB | ||
| Ф32mm, círculos 1, em 1550nm | ≤0.05 | DB | |||
Embalagem & envio
• Cilindro de cabo padrão
• Comprimento de carretel padrão: 2/3km/reel, o outro comprimento está igualmente disponível
O OPGW será firmemente e fere-se uniformemente em um carretel forte do madeira-ferro que se conforme a ANSI/AA 53-1981 ou igual. O carretel será retardado com os sarrafos robustos do madeira-ferro para impedir o OPGW de dano no transporte ordinário, manipulação, armazenamento e amarrando operações.
