Detalhes do produto
Lugar de origem: China
Marca: HYOC
Certificação: ISO9001
Número do modelo: OPGW-60
Termos do pagamento & do transporte
Quantidade de ordem mínima: 4KM
Preço: 1000USD/KM to 3000USD/KM
Detalhes da embalagem: Cilindro do ferro
Tempo de entrega: 30 dias
Habilidade da fonte: 1000KM/Month
Nível de tensão: |
100kv a 1000kv |
Contagem da fibra: |
12f a 48f |
Resistência à tração: |
50KN a 200KN |
Procurar um caminho mais curto atual: |
20 200kA ao ² s |
Nível de tensão: |
100kv a 1000kv |
Contagem da fibra: |
12f a 48f |
Resistência à tração: |
50KN a 200KN |
Procurar um caminho mais curto atual: |
20 200kA ao ² s |
Fio aéreo dos acs dos fios à terra fora do cabo de aço inoxidável da fibra do opgw do projeto do tubo da linha elétrica aérea aérea
Descrição:

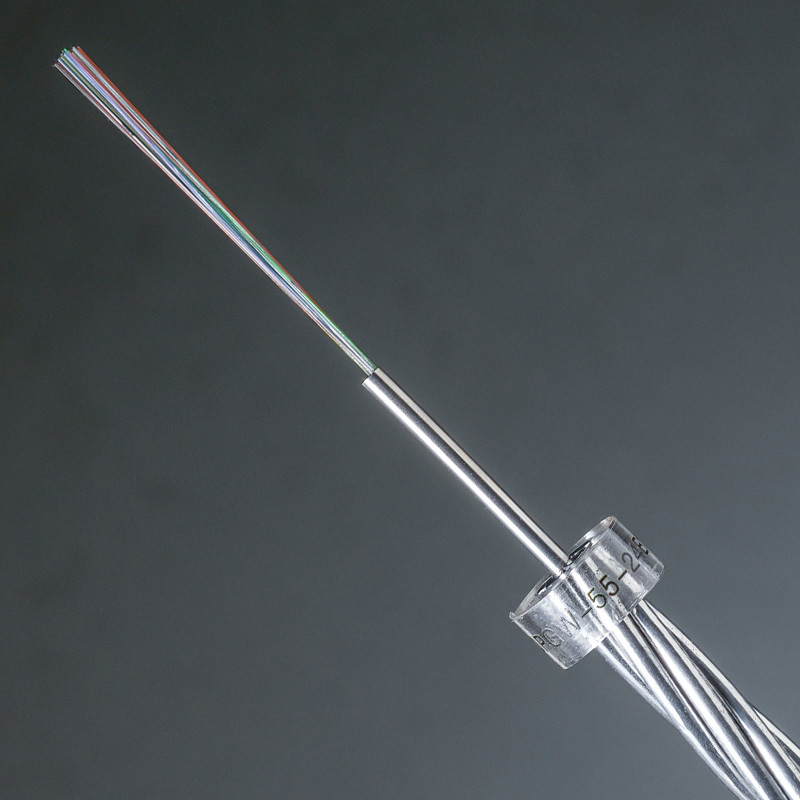

Os projetos do OPGW/OPPC de HUIYUAN (fio à terra aéreo composto de fibra ótica & condutor ótico da fase) são baseados na tecnologia de aço inoxidável altamente confiável e robusta do tubo. O tubo de aço inoxidável tampouco é encalhado na primeira camada de OPGW/OPPC (projeto encalhado do tubo) ou colocado no núcleo do cabo (projeto central do tubo).
Características:
A unidade de fibra ótica de aço inoxidável de tubo fraco central e outros fios são torcidos simultaneamente
A fibra pode obter um comprimento adicional melhor no tubo de aço inoxidável
O projeto preciso do seção transversal do cabo assegura as propriedades elétricas, propriedades mecânicas e físicas, e estabilidade térmica do cabo
Eficaz na redução de custos
De alta qualidade
Padrões:
ITU-T G.650: Definições e métodos do teste para atributos lineares, determinísticas da fibra do único-modo e cabo
ITU-T G.652: Características de uma fibra ótica e de um cabo do único-modo
IEC 60793-2-50 B1.3: Especificação secional para fibras do único modo da classe B
IEEE 1138: Construção padrão dos fios à terra aéreos da fibra ótica composta (OPGW) para o uso em linhas elétricas da companhia de eletricidade
ASTM B398: Especificação padrão para o fio 6201-T81 em liga de alumínio para finalidades elétricas
ASTM B 415: Especificação padrão para condutores de aço Alumínio-folheados Duro-tirados
ASTM B416: Especificação para condutores de aço Alumínio-folheados Concêntrico-Configuração-encalhados
EIA/TIA-455: Procedimentos de teste padrão para fibras óticas, cabos, transdutores, sensores, conectando e terminando dispositivos e outros componentes da fibra ótica
A AIA 492A: Especificação genérica para fibras óticas do medidor de ondas
A AIA 472A: Especificação secional para cabos de uma comunicação da fibra ótica para o uso aéreo exterior
Estrutura do cabo:
Detalhes técnicos: (está abaixo o cabo típico para a referência)
| Artigos | OPGW-60 | OPGW-70 | OPGW-90 | OPGW-110 | OPGW-130 |
| Não/diâmetro do tubo ótico (milímetros) | 1/3.5 | 2/2.4 | 2/2.6 | 2/2.8 | 1/3.0 |
| Não/diâmetro do fio do AL (milímetros) | 0/3.5 | 12/2.4 | 12/2.6 | 12/2.8 | 12/3.0 |
| Não/diâmetro do fio de ACS (milímetros) | 6/3.5 | 5/2.4 | 5/2.6 | 5/2.8 | 6/3.0 |
| Diâmetro do cabo (milímetros) | 10,5 | 12 | 13 | 14 | 15 |
| RTS (KN) | 75 | 45 | 53 | 64 | 80 |
| Peso do cabo (quilogramas) | 415 | 320 | 374 | 432 | 527 |
| Resistência da C.C. (20℃ W/km) | 1,36 | 0,524 | 0,448 | 0,386 | 0,327 |
| Módulo de elasticidade (Gpa) | 162 | 96,1 | 95,9 | 95,6 | 97,8 |
| Procurar um caminho mais curto a capacidade (² s do kA) | 24 | 57,3 | 78,9 | 105,8 | 150,4 |
| Temperatura máxima da operação (℃) | 200 | 200 | 200 | 200 | 200 |
| Contagem máxima da fibra | 48 | 32 | 48 | 52 | 30 |
| Contacte-nos para mais detalhes | |||||
Detalhes da fibra (G652D):
| Características | Valores especificados | Unidades | ||
| Diâmetro de campo de modo | em 1310nm | 9.2±0.4 | µm | |
| em 1550nm | 10.4±0.6 | µm | ||
| Coeficiente de atenuação | em 1310nm | ≤0.40 | dB/km | |
| em 1550nm | ≤0.30 | dB/km | ||
| Comprimento de onda zero da dispersão (λ0) | 1300 a 1324 | nanômetro | ||
| Inclinação zero máxima da dispersão (S0max) | ≤0.092 | picosegundo (nanômetro2·quilômetro) | ||
| Comprimento de onda de interrupção (λcc) | ≤1260 | nanômetro | ||
| Diâmetro do revestimento | 125.0±1.0 | µm | ||
| Não-forma circular do revestimento | ≤1.0 | % | ||
| Diâmetro de revestimento | 245.0±10.0 | µm | ||
| erro da concentricidade do Revestimento-revestimento | ≤12.0 | µm | ||
| Não-forma circular de revestimento | ≤6.0 | % | ||
| erro da concentricidade do Núcleo-revestimento | ≤0.8 | µm | ||
| Ondulação | ≥4 | m | ||
| Esforço de prova | ≥0.69 | GPa | ||
| Força de revestimento da tira | Valor médio | 1.0-5.0 | N | |
| Valor máximo | 1.3-8.9 | N | ||
| Perda de dobra macro | Ф60mm, 100 círculos | em 1550nm | ≤0.05 | DB |
| Ф32mm, círculos 1 | em 1550nm | ≤0.05 | DB | |
Comprimento do cilindro
De acordo com suas exigências
Cor da fibra: (Cor personalizada apoio)
| Não. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Cor | Azul | Laranja | Verde | Brown | Cinza | Branco | Vermelho | Preto | Amarelo | Roxo | Rosa | Aqua |
Observação:
As exigências do detalhe precisam de ser-nos enviadas para o projeto de cabo e o cálculo de preço. As exigências abaixo são devem:
, Linha nível da transmissão de energia de tensão
B, contagem da fibra
Desenho da estrutura de C, de cabo & diâmetro
D, resistência à tração
F, procura um caminho mais curto a capacidade
