Detalhes do produto
Lugar de origem: Chengdu, China
Marca: HUIYUAN
Certificação: ISO9001
Número do modelo: EPFU-4G652D-1.15
Termos do pagamento & do transporte
Quantidade de ordem mínima: 10km
Preço: negotiable
Detalhes da embalagem: Cilindro de madeira
Tempo de entrega: 5 a 20 dias de trabalho
Termos de pagamento: L/C, D/A, D/P, T/T, Western Union,
Habilidade da fonte: 5000Km/Month
Nome do produto: |
Cabo fundido fundido da fibra do núcleo G652D EPFU do cabo de fibra ótica 4 do ar |
Contagem da fibra: |
4 núcleos |
Fibra: |
G652D |
Diâmetro do cabo: |
1.15mm±0.03mm |
Peso do cabo: |
1kg/km |
Material da bainha: |
Todo o HDPE novo |
Aplicação: |
para o uso interno, rede |
Distância do sopro: |
1000 medidores |
Nome do produto: |
Cabo fundido fundido da fibra do núcleo G652D EPFU do cabo de fibra ótica 4 do ar |
Contagem da fibra: |
4 núcleos |
Fibra: |
G652D |
Diâmetro do cabo: |
1.15mm±0.03mm |
Peso do cabo: |
1kg/km |
Material da bainha: |
Todo o HDPE novo |
Aplicação: |
para o uso interno, rede |
Distância do sopro: |
1000 medidores |

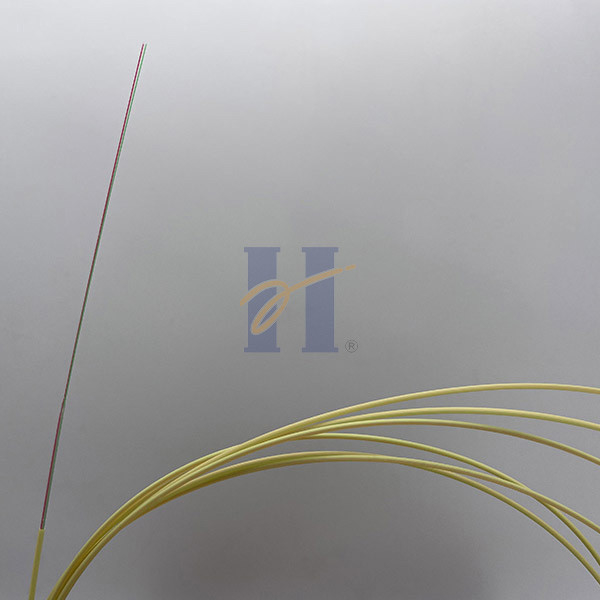

Cabo fundido fundido da fibra do núcleo G652D EPFU do cabo de fibra ótica 4 do ar
Descrição
Os cabos fundidos da unidade da fibra do ar de Huiyuan (EPFU) são uma família de cabos do micro-canalisation para microducts de até 3.5mm no diâmetro interno. É um cabo de pouco peso da fibra ótica da construção com o pequeno diâmetro super, inteiramente dielétrico, o revestimento seco e amarelo tudo do HDPE. As fibras do cabo são codificadas sob EIA/TIA-598, ou você poderia personalizar sua própria cor. Cada cabo contém até 24 fibras protegidas por uma camada macia do acrylate. Os cabos são projetados para a instalação pelo sopro do ar.
Especificação técnica:
| Artigos | Valor | |
| Fibra ótica | G652D | |
| Tipo da fibra | Único modo | |
| Número de fibra | fibra 4 | |
| Material exterior da bainha | Polietileno | |
| Diâmetro nominal do cabo (±0.05mm) | 1.15mm | |
| Cabografe aproximadamente o peso (kg/km) | 1 | |
| Resistência à tração máxima | Curto período de tempo | 9N |
| Variação da temperatura | A instalação | -10℃ a +40℃ |
| Armazenamento | -20℃ a +60℃ | |
| Operação | -20℃ a +60℃ | |
Teste de sopro:
| Contagem da fibra | 4F |
| Canal padrão | 5.0/3.5 milímetros |
| Pressão de ar | 10bar |
| Distância de sopro típica | 1000 m |
| Tempo de sopro típico | minuto 20 |
Especificação da fibra:
| Características | Parâmetro | Unidades | |
| Diâmetro de campo de modo | em 1310nm | 9.2±0.4 | µm |
| em 1550nm | ± 10,4 0,6 | milímetro | |
| Coeficiente de atenuação | em 1310nm | ≤0.40 | dB/km |
| em 1550nm | ≤0.30 | dB/km | |
| Diâmetro do revestimento | 125.0±1.0 | µm | |
| Não-forma circular do revestimento | ≤1.0 | % | |
| Diâmetro de revestimento | 245.0±10.0 | µm | |
| Esforço de prova | ≥0.69 | GPa | |
| Força de revestimento da tira | Valor médio | 1.0-5.0 | N |
| Valor máximo | 1.3-8.9 | N | |
| Perda de dobra macro | Ф60mm, 100 círculos, em 1550nm | ≤0.05 | DB |
| Ф32mm, círculos 1, em 1550nm | ≤0.05 | DB | |
Estrutura do cabo:
1. Fibra ótica 2. resina 3. fibras do enchimento 4. sulco 5. bainha do HDPE
Padrões:
| ITU-T G.652.D | Características de uma fibra ótica e de um cabo do único-modo |
| ANSI/TIA/EIA 598-C | Código de cores de fibra ótica do cabo |
| 60794-1-2:2017 do IEC | Cabos de fibra ótica - parte 1-2: Especificação genérica - básica procedimentos de teste do cabo ótico - orientação do general |
| 60068-2-38:2009 do IEC | Testes ambientais - parte 2-38: Testes - teste Z/AD: Temperatura composta/teste cíclico da umidade |
| 60794-5:2014 do IEC | Cabos de fibra ótica - parte 5: Especificação secional - Microduct que cabografa para a instalação fundindo |
Comprimento padrão do cilindro
2000m/drum, 4000m/drum & 6000m/drum
Igualmente aceite o comprimento personalizado do cilindro
Cor da fibra: (Cor personalizada apoio)
| Não. | 1 | 2 | 3 | 4 |
| Cor | Azul | Laranja | Verde | Brown |
Cópia do texto do cabo: (Texto personalizado apoio)
HYOC EPFU 4 G652D [no.] [Mês-ano] do cilindro [marcação do medidor]
Detalhes de embalagem:
| Contagem da fibra |
Comprimento (m/drum) |
Tamanho de embalagem (milímetro) |
Peso de efetivação (kg/drum) |
| 4 fibras | 2000m/drum | 510*510*200mm | 8kg |
| 4000m/drum | 510*510*200mm | 10kg | |
| 6000m/drum | 510*510*300mm | 12kg |
