Detalhes do produto
Lugar de origem: Chengdu, China
Marca: HUIYUAN
Certificação: ISO9001
Número do modelo: EPFU-4G657A1-PE1.15
Termos do pagamento & do transporte
Quantidade de ordem mínima: 10km
Preço: negotiable
Detalhes da embalagem: Cilindro de madeira
Tempo de entrega: 5 a 20 dias de trabalho
Termos de pagamento: L/C, D/A, D/P, T/T, Western Union,
Habilidade da fonte: 5000Km/Month
Nome do produto: |
Cabo de fibra ótica fundido da instalação 4 G652D EPFU da fibra do ar de FTTx micro |
Número de fibras: |
4F |
Classe da fibra: |
G.652D |
Tipo da fibra: |
Singlemode |
Diâmetro: |
1.15mm±0.05mm |
Todo o dielétrico: |
SIM |
Aplicação: |
FTTX |
Microduct a fundir: |
HDPE de 5/3mm |
Distância fundida: |
1000m |
Nome do produto: |
Cabo de fibra ótica fundido da instalação 4 G652D EPFU da fibra do ar de FTTx micro |
Número de fibras: |
4F |
Classe da fibra: |
G.652D |
Tipo da fibra: |
Singlemode |
Diâmetro: |
1.15mm±0.05mm |
Todo o dielétrico: |
SIM |
Aplicação: |
FTTX |
Microduct a fundir: |
HDPE de 5/3mm |
Distância fundida: |
1000m |

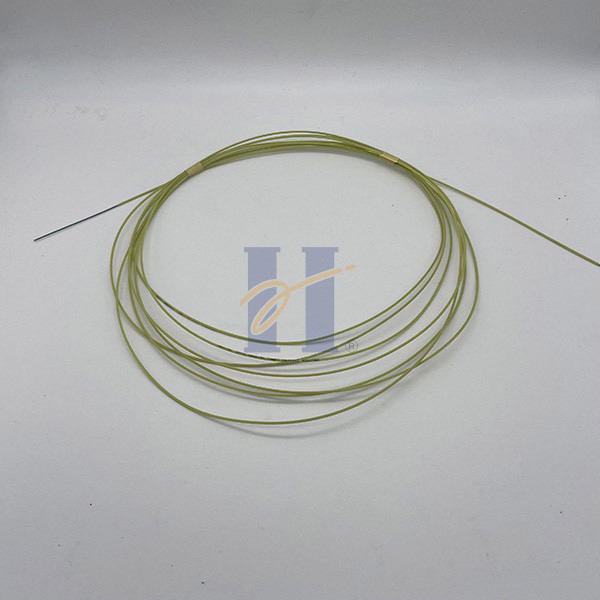

Cabo de fibra ótica fundido da instalação 4 G652D EPFU da fibra do ar de FTTx micro
Descrição
As fibras fundidas do ar (ABF ou EPFU) são unidades de fibra ótica consideravelmente magros com um diâmetro de somente 1,15 a 2.1mm. Apesar do projeto de pequeno diâmetro super, cada fibra fundida do ar tem uma capacidade de 2 a 24 fibras, incluindo a fibra singlemode e multimodo. As fibras fundidas do ar podem ser instaladas em todos os tipos de microducts do diâmetro interno de 2 até 6mm. É especialmente apropriado para conexões da gota na fibra às instalações da casa (FTTH).
Especificação técnica:
| Artigos | Valor | |
| Fibra ótica | G652D | |
| Tipo da fibra | Único modo | |
| Número de fibra | fibra 4 | |
| Material exterior da bainha | Polietileno | |
| Diâmetro nominal do cabo (±0.05mm) | 1.15mm | |
| Cabografe aproximadamente o peso (kg/km) | 1 | |
| Sopro do ar | Equipamento: PR140, canal: 5/3.5mm, pressão de sopro: ≤10bar, Comprimento de sopro típico: 1000m |
|
| Microduct aplicável | 5/3.5mm | |
Desempenho do ambiente
| Teste | Método do teste | Parâmetros do teste | Especificação de produto |
| A água embebe | IEC 60794-5 | 1000 horas na água, 18°C/22°C | Teste após o ciclo do temp mudança de £0.25 dB/km durante e depois do teste |
| Ciclo da temperatura | IEC 60794-1-2-F1 (3 ciclos) |
+20°C, – 20°C, +60°C | Incremento da atenuação durante e depois do teste OM1: ≤0.25dB/km, OM2,3,4: ≤0.40dB/km |
| Ciclo de calor úmido | IEC 60068-2-38 (10 ciclos) |
25°C, 65°C, 25°C, 65°C, 25°C, -10°C, 25°C |
Incremento da atenuação durante e depois do teste ≤0.25dB/km |
Especificação da fibra:
| Características | Valores especificados | Unidades | |
| Diâmetro do revestimento | 125.0±1.0 | µm | |
| Não-forma circular do revestimento | ≤1.0 | % | |
| Diâmetro de revestimento | 245.0±10.0 | µm | |
| erro da concentricidade do Revestimento-revestimento | ≤12.0 | µm | |
| Não-forma circular de revestimento | ≤6.0 | % | |
| erro da concentricidade do Núcleo-revestimento | ≤0.8 | µm | |
| Ondulação | ≥4 | m | |
| Esforço de prova | ≥0.69 | GPa | |
| Força de revestimento da tira | Valor médio | 1.0-5.0 | N |
| Valor máximo | 1.3-8.9 | N | |
| Perda de dobra macro | Ф60mm, 100 círculos, em 1550nm | ≤0.05 | DB |
| Ф32mm, círculos 1, em 1550nm | ≤0.05 | DB | |
Estrutura do cabo:
1. Fibras 2. resina 3. enchimento 4. sulcos 5. revestimento do HDPE
Padrões:
| ITU-T G.652.D | Características de uma fibra ótica e de um cabo do único-modo |
| ANSI/TIA/EIA 598-C | Código de cores de fibra ótica do cabo |
| 60794-1-2:2017 do IEC | Cabos de fibra ótica - parte 1-2: Especificação genérica - básica procedimentos de teste do cabo ótico - orientação do general |
| 60068-2-38:2009 do IEC | Testes ambientais - parte 2-38: Testes - teste Z/AD: Temperatura composta/teste cíclico da umidade |
| RoHS | Limitação das substâncias perigosas - complacentes |
Comprimento padrão do cilindro
2km/pan, 4km/pan & 6km/pan
Cor da fibra: (Cor personalizada apoio)
| Cor | 1.blue | 2.orange | 3.green | 4.brown |
Cópia do texto do cabo: (Texto personalizado apoio)
HUIYUAN FU 4 G652D [cilindro não] [Data-Mês-ano] [medidor]
Detalhes de embalagem:
| Contagem da fibra |
Comprimento |
Tamanho de embalagem |
Peso de efetivação |
| 4 G652D | 2km/drum | 510*510*200mm | 8kg |
| 4km/drum | 510*510*200mm | 10kg | |
| 6km/drum | 510*510*300mm | 12kg |
