Detalhes do produto
Lugar de origem: Chengdu, China
Marca: HUIYUAN
Certificação: ISO9001
Número do modelo: OPGW-12B1.3
Termos do pagamento & do transporte
Quantidade de ordem mínima: 4KM
Preço: negotiable
Detalhes da embalagem: Cilindro de madeira
Tempo de entrega: 5 a 20 dias de trabalho
Termos de pagamento: L/C, D/A, D/P, T/T, Western Union,
Habilidade da fonte: 5000Km/Month
Nome do produto: |
Linha aérea cabos de fibra ótica óticos de aço inoxidável de 12 núcleos do fio à terra de OPGW |
Contagem da fibra: |
12F |
Tipo da fibra: |
Singlemode |
Estrutura: |
Tubo de aço inoxidável |
Geleia: |
O gel encheu-se ou gel livre |
aplicação: |
Linha aérea |
Membro de força: |
Fio de aço |
Embalagem: |
cilindro Ferro-de madeira |
Nome do produto: |
Linha aérea cabos de fibra ótica óticos de aço inoxidável de 12 núcleos do fio à terra de OPGW |
Contagem da fibra: |
12F |
Tipo da fibra: |
Singlemode |
Estrutura: |
Tubo de aço inoxidável |
Geleia: |
O gel encheu-se ou gel livre |
aplicação: |
Linha aérea |
Membro de força: |
Fio de aço |
Embalagem: |
cilindro Ferro-de madeira |

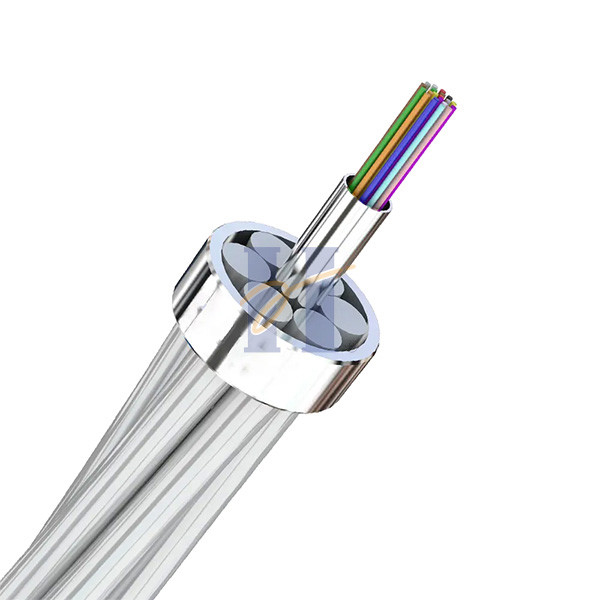

Linha aérea cabos de fibra ótica óticos de aço inoxidável de 12 núcleos do fio à terra de OPGW
Descrição
O fio à terra aéreo composto de fibra ótica (OPGW) é um fio em cima à terra que contém a fibra ótica. Tem funções múltiplas tais como o fio à terra e uma comunicação ótica aéreos. É usado principalmente para linhas de comunicação de 110KV, de 220KV, de 500KV, de 750KV e de sistema de transmissão de alta tensão aéreo novo. Pode igualmente ser usado para substituir as linhas à terra existentes do sistema de transmissão de alta tensão aéreo velho, adiciona a linha de comunicação ótica, transmite a corrente do curto período de tempo e para fornecer a anti proteção de relâmpago. Outras estruturas podem ser personalizadas a pedido.
Especificação técnica
| Artigos | Dados técnicos | ||
| Encalhado | Núcleo, camada 2 da camada 1 | ||
| Encalhando o sentido | A camada exterior é assistente | ||
| Diâmetro do cabo (substantivo) | 14.0mm | ||
| Peso do cabo (aproximadamente) | 688.3kg/km | ||
| Seção transversal de apoio | COMO o fio | 104.7mm2 | |
| Resistência à tração avaliado (RTS) | 111.6kN | ||
| Módulo de elasticidade (E-módulo) | 149.5N /mm2 | ||
| Coeficiente térmico do alongamento | 13.4×10-6/K | ||
| Esforço de trabalho máximo (40%RTS) | 44.64kN | ||
| Esforço diário (EDS) (16~25%RTS) | 17.86~27.9kN | ||
| Resistência da C.C. em 20℃ | 0.667ohm/km | ||
| Corrente do curto período de tempo (1s, 20℃~200℃) | 8.77kA | ||
| Capacidade atual do curto período de tempo (I2t) | 77.0kA ² s | ||
| Raio de curvatura mínimo | A instalação | 30 vezes do diâmetro do cabo | |
| Operação | 15 vezes do diâmetro do cabo | ||
| Variação da temperatura | A instalação | -20℃~+60℃ | |
| Armazenamento & transporte | -40℃~+70℃ | ||
| Operação | -40℃~+70℃ | ||
Estrutura do cabo:
Características
Os tubos de aço inoxidável enchidos com o gel hidrofóbica fornecem a proteção e o apoio das fibras óticas
Bom desempenho elástico
Carga adicional de pequeno diâmetro, de pouco peso, baixa à torre
Comprimento adicional da fibra apropriada da unidade ótica easliy a fazer
Temperatura do transporte/armazenamento: -40℃ a +65℃
Comprimento padrão do cilindro
2000m/drum, 4000m/drum
Especificação da fibra
|
|
G.652 | G.655 | 50/125μm | 62.5/125μm | |
| Atenuação | @850nm | ≤3.0 dB/km | ≤3.0 dB/km | ||
| (+20℃) | @1300nm | ≤1.0 dB/km | ≤1.0 dB/km | ||
| @1310nm | ≤0.36 dB/km | ≤0.40 dB/km | |||
| @1550nm | ≤0.22 dB/km | ≤0.23dB/km | |||
| Largura de banda (classe A) | @850nm | ≥500 megahertz·quilômetro | ≥200 megahertz·quilômetro | ||
| @1300nm | ≥1000 megahertz·quilômetro | ≥600 megahertz·quilômetro | |||
| Abertura numérica | 0.200±0.015NA | 0.275±0.015NA | |||
| Λcc do comprimento de onda de interrupção do cabo | ≤1260nm | ≤1480nm | |||
FAQ
Q1.Are você empresa ou fabricante tradning?
Nós somos o fabricante com uma experiência de 30 anos, nós somos especializados na pesquisa, no desenvolvimento e na produção de cabo fundido do ar, de OPGW & de ADSS.
Q2.About a qualidade?
Nós teste de 100% nosso cabo antes da entrega.
Após a confirmação do preço, você pode exigir para que as amostras grátis verifiquem nossa qualidade.
Q3.Can você para aceitar a ordem pequena?
Sim, a ordem pequena está disponível. Nós apoiamos o projeto novo de nossos clientes, como nós sabemos que o negócio é sempre da ordem pequena.
Q4.What é seu prazo de entrega?
Geralmente sobre dias de trabalho 3-7days, depende principalmente da quantidade da ordem.
Mas os pls sejam assegurados que nós arranjaremos seus bens o mais cedo possível após seu pagamento.
Q5.Can você para fornecer produtos personalizados e logotipo?
Sim, nós damos boas-vindas ao serviço do OEM. Nós podemos imprimir seu logotipo no produto.
