Detalhes do produto
Lugar de origem: Chengdu, China
Marca: HUIYUAN
Certificação: ISO9001
Número do modelo: OPGW-24B1.3
Termos do pagamento & do transporte
Quantidade de ordem mínima: 4KM
Preço: negotiable
Detalhes da embalagem: Cilindro de madeira
Tempo de entrega: 5 a 20 dias de trabalho
Termos de pagamento: L/C, D/A, D/P, T/T, Western Union,
Habilidade da fonte: 5000Km/Month
Nome do produto: |
24 linhas de transmissão de energia fio à terra aéreo composto de fibra ótica do núcleo de OPGW |
Contagem da fibra: |
24F |
Tipo da fibra: |
G652D ou G655 |
Estrutura: |
Tubo dos SS |
Geleia: |
O gel encheu-se ou gel livre |
Aplicação: |
Linha elétrica aérea |
Membro de força: |
Fio do AL |
Embalagem: |
cilindro Ferro-de madeira |
Nome do produto: |
24 linhas de transmissão de energia fio à terra aéreo composto de fibra ótica do núcleo de OPGW |
Contagem da fibra: |
24F |
Tipo da fibra: |
G652D ou G655 |
Estrutura: |
Tubo dos SS |
Geleia: |
O gel encheu-se ou gel livre |
Aplicação: |
Linha elétrica aérea |
Membro de força: |
Fio do AL |
Embalagem: |
cilindro Ferro-de madeira |

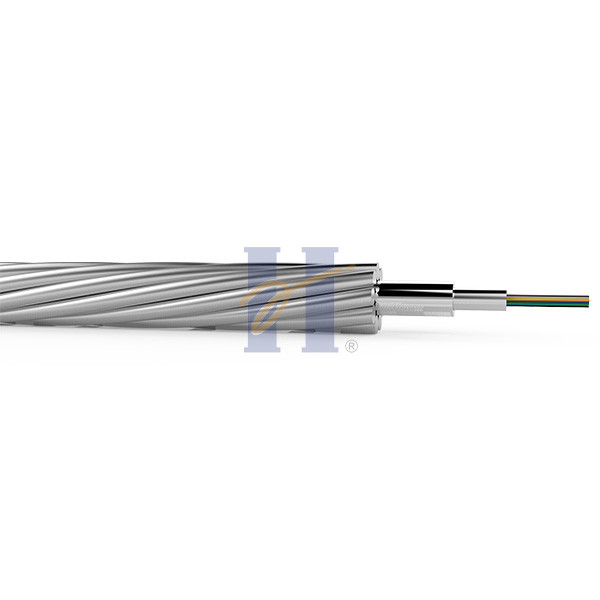

24 linhas de transmissão de energia fio à terra aéreo composto de fibra ótica do núcleo de OPGW
Descrição
OPGW é um tipo do fio à terra aéreo que contém a fibra ótica, que tem funções múltiplas tais como o fio à terra e uma comunicação ótica aéreos. É aplicável à rota aérea nova do poder satisfazer as necessidades para condutores grandes e a transmissão de alta tensão, e é usado para conduzir a grande falha procura um caminho mais curto atual para fornecer a anti proteção de relâmpago.
Especificação técnica
| Classificação | Material | Valor | ||
| Construção |
Fibra ótica | G652D/G655 etc. | 2 - 144 | |
| Tubo da proteção | Tubo de aço inoxidável | 1.5 - 6mm | ||
| Linha encalhada | COMO wire/AA prendem Al Rod | 1.5 - 6mm | ||
| Máximo Diâmetro | 30mm | |||
| Máximo De seção transversal | 500mm2 | |||
| Característica |
De acordo com os padrões como DL/T 832, IEC60794-4-10, IEEE1138 | |||
| Resistência à tração do máximo (RTS) (kN) | 700 | |||
| Máximo Esmagamento Força (N/100mm) | 3000 | |||
| Capacidade de Máximo Curto Atual (40℃ a 200℃) (kA2s) | 2000 | |||
| Raio de curvatura mínimo (dinâmica) | 20D | |||
| Raio de curvatura mínimo (estática) | 15D | |||
| Desempenho do ambiente | A instalação (℃) | -10 a +50 | ||
| Transporte e operação (℃) | -40 a +65 | |||
Estrutura do cabo:
Características
Grande diâmetro, grande capacidade da fibra
A estrutura é estável e a confiança é alta
A capacidade contra o lado e proeminentes excelentes procuram um caminho mais curto a capacidade atual
O projeto de encalhamento o melhor pode obter o comprimento em excesso da fibra ótica secundária
O número de costas pode ser projetado em duas ou três camadas
Fósforo com fios de terreno comum
Comprimento padrão do cilindro
2000m/drum, 4000m/drum
Especificação da fibra
| Atenuação | Largura de banda | |||||
| @850nm | @1300nm | @1310nm | @1550nm | @850nm | @1300nm | |
| G652D | — | — | ≤0.35dB/km | ≤0.21dB/km | — | — |
| G655 | — | — | — | ≤0.22dB/km | — | — |
| 50/125μm | ≤3.0dB/km | ≤1.0dB/km | — | — | ≥600MHz.km | ≥1200MHz.km |
| 62.5/125μm | ≤3.5dB/km | ≤1.0dB/km | — | — | ≥200MHz.km | ≥600MHz.km |
FAQ
Q1.Are você empresa comercial ou fabricante?
Nós somos o fabricante com uma experiência de 30 anos em produzir cabo fundido do ar, OPGW & ADSS.
Q2.About a qualidade?
teste de 100% nosso cabo antes da entrega.
Ordem de Q3.Trial?
Sim, a ordem experimental está disponível.
Nós apoiamos o projeto novo de nossos clientes, como nós sabemos que o negócio é sempre da ordem pequena.
Tempo de Q4.Delivery?
Normalmente sobre dias de trabalho 3-7days, mas depende da quantidade da ordem.
Produtos e logotipo de Q5.Customized?
Sim, nós aceitamos o contrato do OEM.
