Detalhes do produto
Lugar de origem: Chengdu, China
Marca: HUIYUAN
Certificação: ISO9001
Número do modelo: ADSS-48B1.3
Termos do pagamento & do transporte
Quantidade de ordem mínima: 4KM
Preço: negotiable
Detalhes da embalagem: Cilindro de madeira
Tempo de entrega: 5 a 20 dias de trabalho
Termos de pagamento: L/C, D/A, D/P, T/T, Western Union,
Habilidade da fonte: 5000Km/Month
Nome do produto: |
Cabo de fibra ótica aéreo do cabo da fibra do período OFC ADSS do núcleo 500m do à prova de água 48 |
Contagem da fibra: |
núcleo 4 -144 |
Tipo da fibra: |
G652D |
Comprimento: |
2km/drum ou personalizado |
Cor do revestimento: |
Preto |
Membro de força: |
FRP |
Período: |
Acima de 100m |
A instalação: |
Auto-apoio aéreo |
Nome do produto: |
Cabo de fibra ótica aéreo do cabo da fibra do período OFC ADSS do núcleo 500m do à prova de água 48 |
Contagem da fibra: |
núcleo 4 -144 |
Tipo da fibra: |
G652D |
Comprimento: |
2km/drum ou personalizado |
Cor do revestimento: |
Preto |
Membro de força: |
FRP |
Período: |
Acima de 100m |
A instalação: |
Auto-apoio aéreo |
Cabo de fibra ótica aéreo do cabo da fibra do período OFC ADSS do núcleo 500m do à prova de água 48
Descrição
O cabo de ADSS é frouxamente tubo encalhado. As fibras, 250μm, são posicionadas em um tubo fraco feito de plásticos altos do módulo. Os tubos arefilled com um composto de enchimento do à prova de água. Os tubos (e os enchimentos) são encalhados em torno de um FRP (plástico reforçado fibra) como um membro de força central não metálico em um núcleo compacto e circular do cabo. Depois que o núcleo do cabo é enchido com o composto de enchimento. é coberto com a bainha interna fina do PE (polietileno). Após a camada encalhada de aramid os fios são aplicados sobre a bainha interna como o membro de força, o cabo é terminado com PE ou (anti-seguindo) na bainha exterior.
Especificação técnica
| Estrutura do cabo | nome | ADSS-48B1-PE-100 |
| FRPCenter reforça o membro | 2.0mm | |
| composto do enchimento da fibra | 2.2±0.1mm | |
| PE fora da espessura | 1.8±0.2mm | |
| Diâmetro do cabo | 10.0±0.3mm | |
| peso do cabo | 85±10%kg/km | |
| Nurmber fraco do tubo | 4Fo | |
| contagem da fibra do tubo | 12fibers | |
| Cor fraca do tubo | Azul, alaranjado, verde, Brown, | |
| Cor de fibra ótica | Azul, alaranjado, verde, Brown, cinza, natural, vermelho, preto, amarelo, roxo, cor-de-rosa, Aqua. |
Características
Esmague a resistência e a flexibilidade, as seguintes medidas é tomada assegurar o cabo à prova d'água
enchimento do núcleo do cabo de 100%, composto fraco do enchimento do tubo
Bom desempenho mecânico e da temperatura
Tubo fraco de grande resistência que é hidrólise resistente
Composto especial do enchimento do tubo para assegurar uma proteção crítica da fibra
A única fibra reforçou o plástico como o membro de força central

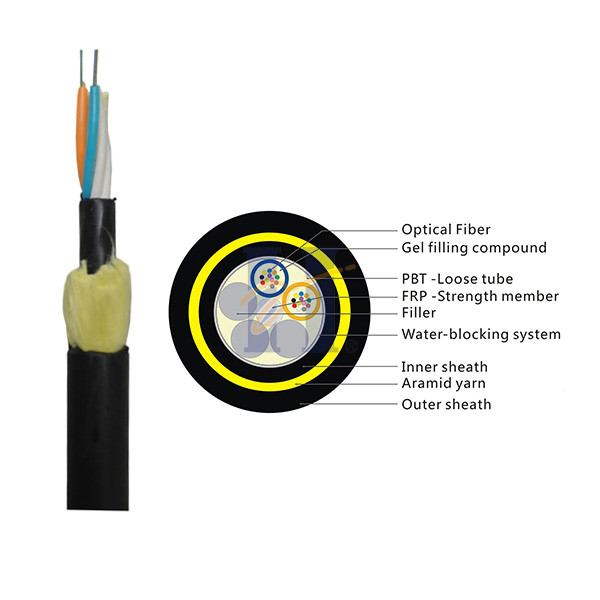

Estrutura do cabo:
Comprimento padrão do cilindro
2000m/drum, 4000m/drum & 6000m/drum
Aplicação
Apropriado para o método de colocação aéreo
Temperatura do armazenamento/de funcionamento: -40℃~+70℃
Especificação da fibra
| Artigos | Unidade | Especificação | |
| G652D | |||
| Diâmetro de campo de modo | 1310nm | um | 9.2±0.4 |
| 1550nm | um | 10.4±0.5 | |
| Diâmetro do revestimento | um | 124.8±0.7 | |
| Não-forma circular do revestimento | % | ≤0.7 | |
| Erro da concentricidade do Núcleo-revestimento | um | ≤0.5 | |
| Diâmetro de revestimento | um | 245±5 | |
| Não-forma circular de revestimento | % | ≤6.0 | |
| Erro da concentricidade do Revestimento-revestimento | um | ≤12 | |
| Comprimento de onda de interrupção do cabo | nanômetro | acc≤1260 | |
| Atenuação (máximo) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
4-144 cabo de fibra ótica do núcleo ADSS
| Contagem da fibra | Estrutura | Fibras pelo tubo | Diâmetro fraco do tubo (milímetros) | Diâmetro de /pad do diâmetro do CSM (milímetros) | Espessura nominal do revestimento exterior (milímetros) | Diâmetro do cabo (milímetros) | Peso do cabo (kg/km) |
| 4 | 1+6 | 4 | 2.0±0.1 | 2.3/2.3 | 1,7 | 10.5±0.5 | 81 |
| 6 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1,7 | 10.5±0.5 | 81 |
| 8 | 1+6 | 4 | 2.0±0.1 | 2.3/2.3 | 1,7 | 10.5±0.5 | 82 |
| 12 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1,7 | 10.5±0.5 | 82 |
| 24 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1,7 | 10.5±0.5 | 83 |
| 36 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1,7 | 10.5±0.5 | 84 |
| 48 | 1+6 | 12 | 2.2±0.1 | 2.6/2.6 | 1,7 | 11.1±0.5 | 93 |
| 72 | 1+6 | 12 | 2.2±0.1 | 2.6/2.6 | 1,7 | 11.1±0.5 | 95 |
| 96 | 1+8 | 12 | 2.2±0.1 | 3.0/3.9 | 1,7 | 12.5±0.5 | 122 |
| 144 | 1+12 | 12 | 2.2±0.1 | 3.5/6.4 | 1,7 | 15.5±0.5 | 185 |
Observações
Geralmente nós unimos somente o relatório de teste no empacotamento, mas seu pedido está disponível demasiado. Por exemplo:
Nome de A.Company
Peso de B.Gross/Net
Tipo de C.Fiber
Comprimento de D.Cable
