Detalhes do produto
Lugar de origem: Chengdu, China
Marca: HUIYUAN
Certificação: ISO9001
Número do modelo: ADSS-144B1.3
Termos do pagamento & do transporte
Quantidade de ordem mínima: 4KM
Preço: negotiable
Detalhes da embalagem: Cilindro de madeira
Tempo de entrega: 5 a 20 dias de trabalho
Termos de pagamento: L/C, D/A, D/P, T/T, Western Union,
Habilidade da fonte: 5000Km/Month
Nome do produto: |
144 cabo de fibra ótica exterior da fibra do cabo ADSS do núcleo todo o autossuficiente cabo dielétr |
Contagem da fibra: |
Núcleo 144 |
Tipo da fibra: |
G652D |
Período: |
200m |
Membro de força: |
FRP & kevlar |
material fraco do tubo: |
PBT |
Esmagamento: |
3000N/100mm |
Comprimento do cilindro: |
2km ou 4km/drum |
Nome do produto: |
144 cabo de fibra ótica exterior da fibra do cabo ADSS do núcleo todo o autossuficiente cabo dielétr |
Contagem da fibra: |
Núcleo 144 |
Tipo da fibra: |
G652D |
Período: |
200m |
Membro de força: |
FRP & kevlar |
material fraco do tubo: |
PBT |
Esmagamento: |
3000N/100mm |
Comprimento do cilindro: |
2km ou 4km/drum |

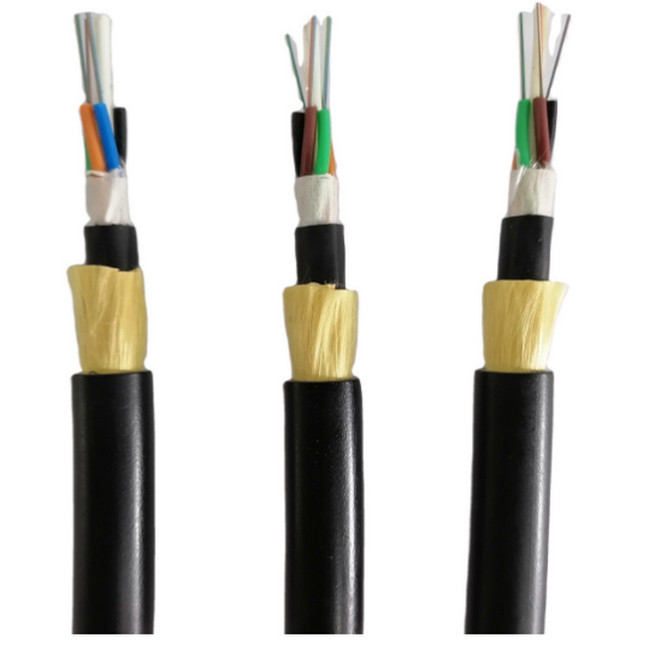

144 cabo de fibra ótica exterior da fibra do cabo ADSS do núcleo todo o autossuficiente cabo dielétrico
Descrição
O cabo de ADSS foi desenvolvido de um cabo deployable áspero de pouco peso militar do campo (LRD). Com os aprimoramentos contínuos, é usado agora para breve mede as instalações-típico aéreas em polos da distribuição de poder da borda da estrada. Desde que o cabo de ADSS é não metálico, é ideal para aplicações perto das linhas de alta tensão da distribuição de poder para que se transformou um padrão. Usando fibras do único modo e comprimentos de onda claros de tampouco 1310 nanômetro ou de 1550 nanômetro, os circuitos até 100 quilômetros por muito tempo são possíveis sem repetidores. Geralmente, ADSS foi usado em 48 e 96 núcleos. Está aqui um esboço de uma expedição de cabogramas normal de ADSS.
Especificação técnica
| Contagem da fibra | Estrutura | Fibras pelo tubo | Diâmetro fraco do tubo (milímetros) | Diâmetro do CSM/diâmetro da almofada (milímetros) | Espessura nominal do revestimento exterior (milímetros) | Altura do diâmetro do cabo (milímetros) | Peso do cabo (kg/km) |
| 4 | 1+6 | 4 | 1.9±0.1 | 2.0/2.0 | 1,6 | 9.5±0.2 | 80 |
| 6 | 1+6 | 6 | 2.0±0.1 | 2.0/2.0 | 1,6 | 9.8±0.2 | 80 |
| 8 | 1+6 | 4 | 1.9±0.1 | 2.0/2.0 | 1,6 | 9.8±0.2 | 80 |
| 12 | 1+6 | 6 | 2.1±0.1 | 2.0/2.0 | 1,6 | 9.8±0.2 | 80 |
| 24 | 1+6 | 6 | 2.1±0.1 | 2.0/2.0 | 1,6 | 9.8±0.2 | 80 |
| 36 | 1+6 | 12 | 2.2±0.1 | 2.0/2.0 | 1,6 | 10.0±0.2 | 85 |
| 48 | 1+6 | 12 | 2.2±0.1 | 2.0/2.0 | 1,6 | 10.0±0.2 | 85 |
| 72 | 1+6 | 12 | 2.2±0.1 | 2.0/2.0 | 1,6 | 10.0±0.3 | 85 |
| 96 | 1+8 | 12 | 2.2±0.1 | 2.0/3.4 | 1,7 | 11.8±0.3 | 123 |
| 144 | 1+12 | 12 | 2.2±0.1 | 3.0/6.2 | 1,7 | 14.5±0.3 | 175 |
Estrutura do cabo:
Aplicação
1. Projeto fraco do tubo
Desempenho e compatibilidade estáveis com todos os tipos comuns da fibra
2. autossuficiente
Em vez do fio de Aramid ou do fio de vidro, não há nenhum fio do apoio ou de mensageiro exigido.
&jacket 3.Track-resistant disponível
Para as linhas elétricas 10KV e 35KV pode usar o polietileno (PE), para 110KN e a linha elétrica 220KN, deve pela resistência à bainha exterior da corrosão (EM).
4.Sutable para a instalação aérea do auto-apoio
Comprimento padrão do cilindro
2000m/drum, 4000m/drum
Especificação da fibra
| Artigo | Unidade | Especificação | |
| Tipo da fibra | G.652D | ||
| 1310nm | milímetro | 9.2±0.4 | |
| Diâmetro de campo de modo | 1550nm | milímetro | 10.4±0.8 |
| Diâmetro do revestimento | milímetro | 125.0±1 | |
| Não-forma circular do revestimento | % | ≤1.0 | |
| Núcleo/erro concentricidade do revestimento | milímetro | ≤0.5 | |
| Diâmetro de revestimento | milímetro | 245±5 | |
| Não-forma circular de revestimento | % | ≤6.0 | |
| Erro da concentricidade do revestimento/revestimento | milímetro | ≤12.0 | |
| Comprimento de onda de interrupção do cabo | nanômetro | ≤1260 | |
| 1310nm | dB/km | ≤0.36 | |
| Coeficiente de atenuação | 1550nm | dB/km | ≤0.22 |
| Nível de esforço da prova | kpsi | ≥100 | |
FAQ
Q1: São você uma fábrica ou a empresa comercial?
Definidamente, nós somos a fábrica real que é profissional em fabricar tipos diferentes de medidores que do quadrado dos cabos óticos with10000 da fibra do outdoor&indoor a planta area.we é calorosamente bem-vinda você para nos visitar!
Q2: Como posso eu o conhecer preço?
Nós citamos geralmente dentro 24 horas depois que nós obtemos seu inquérito (exceto o fim de semana ou feriados) se você muito urgente para conhecer o preço, pls me chama ou me envia ou em outras maneiras de modo que nós possamos lhe dar a cotação muito rápida.
Além, se você quer conhecer muito accutately o preço, os pls enviam-me suas necessidades específicas, ele são melhores você têm as especificações técnicas, o preço que mais exato mais específico da informação given.the nós podemos oferecer o!
Q3: Poderia eu comprar amostras de você?
Naturalmente, eu penso que esta é maneira excelente para que você nos conheça e o conheça os produtos que nós oferecemos diretamente quando nós temos a primeira cooperação!
Q4: Pode você apoiar o produto do OEM sob nosso tipo?
sim, nós apoiamos o serviço do OEM, nós podemos imprimir seu logotipo e a marca no cabo, caixa de acordo com seus pls das ideias assim nunca ocupa-se para dizer-me suas exigências
Q5: Pode você aceitar a ordem pequena?
Naturalmente, a ordem pequena está disponível, geralmente, nosso MOQ é 1000meter.
Q6: Como podemos nós garantir a qualidade?
Inspeção sempre final antes da expedição
