Detalhes do produto
Lugar de origem: Chengdu, China
Marca: HUIYUAN
Certificação: ISO9001
Número do modelo: ADSS-60B1.3
Termos do pagamento & do transporte
Quantidade de ordem mínima: 4KM
Preço: negotiable
Detalhes da embalagem: Cilindro de madeira
Tempo de entrega: 5 a 20 dias de trabalho
Termos de pagamento: L/C, D/A, D/P, T/T, Western Union,
Habilidade da fonte: 5000Km/Month
Nome do produto: |
Núcleo 60 todo o cabo de fibra ótica aéreo exterior do autossuficiente cabo dielétrico da fibra de A |
Contagem da fibra: |
Núcleo 60 |
Tipo da fibra: |
G652D |
Período: |
150m |
Revestimento: |
PE |
Estrutura: |
Tubo fraco encalhado |
Temperatura de funcionamento: |
-40 ~ +60 C |
Certificação: |
ISO 9001 |
Nome do produto: |
Núcleo 60 todo o cabo de fibra ótica aéreo exterior do autossuficiente cabo dielétrico da fibra de A |
Contagem da fibra: |
Núcleo 60 |
Tipo da fibra: |
G652D |
Período: |
150m |
Revestimento: |
PE |
Estrutura: |
Tubo fraco encalhado |
Temperatura de funcionamento: |
-40 ~ +60 C |
Certificação: |
ISO 9001 |
Núcleo 60 todo o cabo de fibra ótica aéreo exterior do autossuficiente cabo dielétrico da fibra de ADSS
Descrição
Os cabos de ADSS são projetados para a instalação exterior ao longo das linhas elétricas, da estrada de ferro ou dos cabos da telecomunicação em polos ou em torres da estrutura. O cabo é autossuficiente e não exige nenhum mensageiro ou fio da chicotada fixando. Não há nenhum componente metálico usado no cabo e tem um material trilha-resistente da bainha para a instalação em linhas médias e de alta tensão.
Especificação técnica
| Tipo de cabo | ADSS-24B1 | ADSS-48B1 | |||||
| elemento | -- | 6 | 6 | ||||
| Membro de força central | Material | A fibra de vidro reforça com o plástico (FRP) | |||||
| Tubo fraco | Material | Terephthalate de Polybutelene (PBT) | |||||
| Diâmetro | Nom.2.1 milímetro | Nom.2.3 milímetro | |||||
| -- | 4 fibras pelo tubo | 8 fibras pelo tubo | |||||
| Composto de enchimento no tubo fraco | Material | Geleia Thixotropic | |||||
| Bainha interna | Material | MDPE preto | |||||
| Espessura | Nom.0.9 milímetro | ||||||
| Membro de força | Material | Fios de Aramid | |||||
| Bainha exterior | Material | HDPE | |||||
| Espessura | Nom.1.7 milímetro | ||||||
| Período | m | 100 | 150 | 250 | 100 | 150 | 250 |
| Diâmetro total | milímetro | 12 | 12 | 12,1 | 12,6 | 12,7 | 12,8 |
| Peso | kg/km | 98 | 98 | 100 | 110 | 111 | 114 |
| Força de Max.Tensile | N | 2000 | 2200 | 3200 | 2250 | 2450 | 3550 |

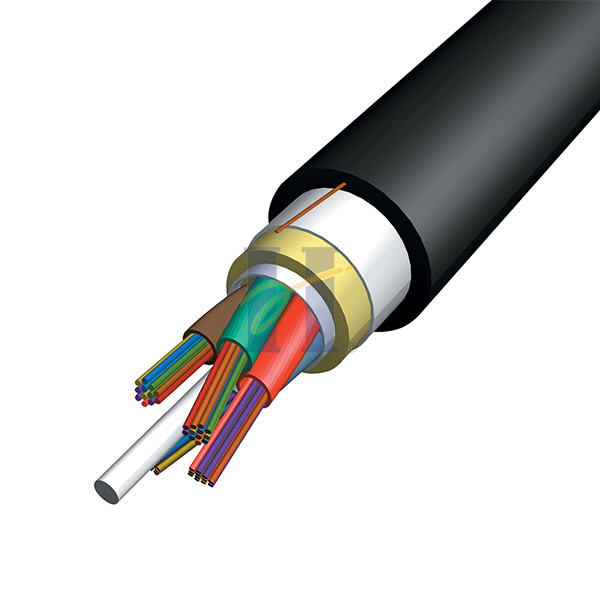

Estrutura do cabo:
Características
Apropriado para o uso na distribuição e em linhas de transmissão de alta tensão
Não exige nenhum fio de mensageiro -- inteiramente autossuficiente
A instalação da única passagem -- nenhum mensageiro, nenhum fio de chicotada -- mais rapidamente e mais barato
O cabo água-é obstruído não usando a tecnologia de núcleo seca, consequentemente nenhum composto de inundação desarrumado
Detalhes do projeto para os comprimentos de período até contagens até 432 de 1500ft (457m) e de fibra
Projeta disponível para comprimentos de período maior ou outras contagens da fibra
Linha completa de hardware do acessório disponível para uma solução do “sistema”
revestimento exterior Trilha-resistente disponível para as instalações em linhas de alta tensão aonde os potenciais do espaço alcançam até 25kV
os tubos Gel-enchidos do amortecedor são SZ encalhada para o acesso fácil do meados de-período
Comprimento padrão do cilindro
2000m/drum, 4000m/drum
Especificação da fibra
| Categoria | Descrição | Especificações | |
| G.652D | |||
| Especificações óticas | Atenuação | @1310nm | ≤0.36dB/km |
| @1550nm | ≤0.22dB/km | ||
| Descontinuidade da atenuação | DB ≤0.05 | ||
| Atenuação contra o comprimento de onda | @1285~1330nm | ≤0.05 dB/km | |
| @1525~1575nm | ≤0.05 dB/km | ||
| Comprimento de onda zero da dispersão | 1300~1324nm | ||
| Inclinação zero da dispersão | ≤0.092ps/(nm2.km) | ||
| Dispersão | @1310nm | ≤3.5 ps/nm.km | |
| @1550nm | ≤18 ps/nm.km | ||
| Dispersão do modo da polarização (PMD) | ≤0.2ps/km1/2 | ||
| Comprimento de onda de interrupção do cabo (λcc) | ≤1260nm | ||
| Índice de grupo eficaz de refração | @1310nm | 1,4675 | |
| @1550nm | 1,4681 | ||
| Perda macro da curvatura (raio de 30mm, 100turns) 1625nm | DB ≤0.1 | ||
| Geométrico | Diâmetro de campo de modo | @1310nm | 9.2±0.6μm |
| Especificações | @1550nm | 10.4±0.8μm | |
| Diâmetro do revestimento | 125±1μm | ||
| Não-forma circular do revestimento | ≤1.0% | ||
| Diâmetro de revestimento | 245±7μm | ||
| Erro da concentricidade do revestimento/revestimento | ≤8μm | ||
| Núcleo/erro concentricidade do revestimento | ≤0.8μm | ||
| Mecânico | Nível do teste de prova | ≥1.0% | |
| Especificações | Raio da onda da fibra | ≥4.0m | |
| Força de revestimento máxima da tira | 1.3~8.9N | ||
FAQ
1. É você a fábrica real?
Sim, nós somos a fábrica real com 30 anos de experiência de fibra ótica da fabricação do cabo.
2. Que é seu tipo da fibra?
Incluir dos tipos da fibra: YOFC & CDSEI (um tipo comum de Sumitomo & da empresa local)
3. Que é seus produtos principais?
ADSS, OPGW, cabo fundido ar (que inclui MINI & micro o cabo de EPFU,), sistema de vigilância em linha de linha de transmissão de energia de alta tensão
4. Que é seu prazo de entrega?
Normalmente 7 dias
5. Você tem o distribuidor no outro país ou doméstico?
Até aqui, nós vendemos nossos produtos aos clientes diretamente. E o preço de fábrica podia ser oferecido.
6. Pagamento
Para grandes ordens: T/T por depósito avançado
Para ordens pequenas: T/T, Western Union e Paypal são aceitáveis.
7. Transporte & entrega
Para grandes ordens: pelo mar (LCL ou FCL)
Para ordens pequenas: pelo mar (LCL), pelo ar ou por serviços de correio, de que é opcional.
