Detalhes do produto
Lugar de origem: Chengdu, China
Marca: HUIYUAN
Certificação: ISO9001
Número do modelo: ADSS-36B1.3
Termos do pagamento & do transporte
Quantidade de ordem mínima: 4KM
Preço: negotiable
Detalhes da embalagem: Cilindro de madeira
Tempo de entrega: 5 a 20 dias de trabalho
Termos de pagamento: L/C, D/A, D/P, T/T, Western Union,
Habilidade da fonte: 5000Km/Month
Nome do produto: |
36 cabo aéreo exterior da fibra do único modo ADSS do núcleo cabo de fibra ótica aéreo do autossufic |
Contagem da fibra: |
Núcleo 36 |
Tipo da fibra: |
G652D |
Período: |
200m |
Cor: |
Preto |
Estrutura: |
Tubo fraco encalhado |
Menber central da força: |
FRP |
Certificação: |
ISO9001 |
Nome do produto: |
36 cabo aéreo exterior da fibra do único modo ADSS do núcleo cabo de fibra ótica aéreo do autossufic |
Contagem da fibra: |
Núcleo 36 |
Tipo da fibra: |
G652D |
Período: |
200m |
Cor: |
Preto |
Estrutura: |
Tubo fraco encalhado |
Menber central da força: |
FRP |
Certificação: |
ISO9001 |
36 cabo aéreo exterior da fibra do único modo ADSS do núcleo cabo de fibra ótica aéreo do autossuficiente
Descrição
O cabo de ADSS é um tipo de cabo de fibra ótica que é forte bastante se apoiar entre estruturas sem conter elementos condutores do metal. O único modo e as fibras multimodos podem ser arranjados em cabos de ADSS com um máximo de 144 fibras. O cabo de fibra ótica de ADSS é projetado para aplicações exteriores da antena e do canal da planta em arquiteturas locais e do terreno da rede do laço da polo-à-construção às instalações da cidade-à-cidade. Os cercos do sistema de expedição de cabogramas que inclui cabos, da suspensão, os sem saída, e da terminação oferecem uma infraestrutura detalhada do circuito de transmissão com desempenho da alto-confiança.
Especificação técnica
Artigo | Parâmetros | |
Fibra | Tipo | G652D |
Contagem | 2-288 núcleos | |
Tubo fraco | Material | PBT |
Cor | Azul, laranja, verde, Brown | |
Enchimento | Material | PE |
Cor | Cor natural | |
Membro de força central | Material | FRP |
O metaloide reforçou partes | Matrial | Fio de Aramid |
Revestimento exterior | Material | PE |
Raio de Min.bending | Estática | 10 vezes cabografam o diâmetro |
Dinâmico | 20 vezes cabografam o diâmetro | |
Repetindo a dobra | Carga: 150N; número de ciclos: 30 nenhuma atenuação óbvia da adição, nenhuma ruptura da fibra e nenhum dano do cabo | |
Esmagamento | A curto prazo | 1000N/100mm |
Torsão | Carga: 150N; número de ciclos: 10; ângulo de torção: ±180° nenhuma atenuação óbvia da adição, nenhuma ruptura da fibra e nenhum dano do cabo | |
Impacto | Energia do impacto: 450g × 1m; raio da cabeça de martelo: 12.5mm; número de impacto: 5 nenhuma atenuação óbvia da adição, nenhuma ruptura da fibra e nenhum dano do cabo. | |

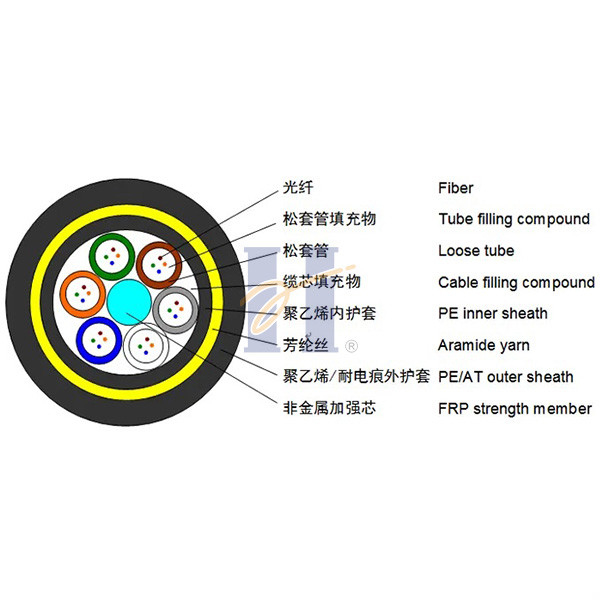

Estrutura do cabo:
Aplicação
Utilizado para telecomunicações por utilidades de poder, por Telco, e por grupos da rede privada
Projetado para a instalação em linhas da distribuição e de transmissão
Capaz da instalação na grande proximidade aos condutores se a segurança é um interesse
Apropriado para aplicações do underbuild, minimizando a necessidade para indisponibilidade
Usado para redes das telecomunicações onde a instalação rápida, barata é uma prioridade
Comprimento padrão do cilindro
2000m/drum, 4000m/drum
Exigência do teste
| Não | Artigo | Padrão do teste | Método | Critérios de aceitação |
| 1 | Elástico | IEC-60794-1-E1 | - Máximo. Resistência à tração | - Tensão da fibra no máximo |
| teste | - Comprimento da amostra: 50 medidores | Carga: máximo 0,33% | ||
| - Tempo: 1minutes; | - Atenuação increase≤0.10dB | |||
| 2 | Esmagamento | IEC-60794-1-E3 | - Carga: 2200N | - Nenhumas separações ou quebras no |
| teste | - Tempo: minutos 1 | revestimento exterior; | ||
| - Comprimento: 100mm | - Aumento da atenuação<0> | |||
| 3 | Impacto | IEC-60794-1-E4 | - Energia do impacto: 450g | - Nenhumas separações ou quebras no revestimento exterior |
| teste | - Altura: 1 medidor | - Atenuação increase≤0.10dB (após o teste) | ||
| - Pontos de impacto: min.1 | ||||
| --Número de impactos: 5 | ||||
| 4 | Torsão | IEC-60794-1-E7 | comprimento do cabo de -1m com peso 150N | - Nenhumas separações ou quebras no revestimento exterior |
| teste | - ±180°, 10 ciclos | - Aumento ≤0.10B da atenuação | ||
| 5 | Dobra repetida | IEC-60794-1-E6 | - Diâmetro exterior de R=20×cable | - Nenhumas separações ou quebras no revestimento exterior |
| comprimento do cabo de -1m com 150N peso, 30 ciclos | - Aumento ≤0.10dB da atenuação (após o teste) | |||
| 6 | Teste de ciclo da temperatura | IEC-60794-1-F1 | - Etapa da temperatura: +20℃→-40℃→+70℃→-40℃→+70℃→+20℃ | - Variação da atenuação para o valor de referência (a atenuação a ser medida antes do teste em +20±3℃) ≤0.10dB, |
| - Tempo por cada etapa: 12 horas | ||||
| - Número de ciclos: 2 ciclos | ||||
| 7 | Teste de penetração da água | IEC-60794-1-F5 | - Altura da água: 1m | - Nenhum escapamento da água na extremidade da amostra |
| - Comprimento da amostra: 3m | ||||
| - Duração do teste: 24 horas | ||||
| 8 | Teste do gotejamento | IEC-60794-1-E14 | - Cinco amostras de 0.3m suspendidas verticalmente em uma câmara de clima, levantaram a temperatura para +70℃ | - Nenhum composto de enchimento gotejará dos tubos após 24 horas |
FAQ
1. É você a fábrica real?
Sim, nós somos a fábrica real com 30 anos de experiência de fibra ótica da fabricação do cabo.
2. Que é seu tipo da fibra?
Incluir dos tipos da fibra: YOFC & CDSEI (um tipo comum de Sumitomo & da empresa local)
3. Que é seus produtos principais?
ADSS, OPGW, cabo fundido ar (que inclui MINI & micro o cabo de EPFU,), sistema de vigilância em linha de linha de transmissão de energia de alta tensão
4. Que é seu prazo de entrega?
Normalmente 7 dias
5. Você tem o distribuidor no outro país ou doméstico?
Até aqui, nós vendemos nossos produtos aos clientes diretamente. E o preço de fábrica podia ser oferecido.
6. Pagamento
Para grandes ordens: T/T por depósito avançado
Para ordens pequenas: T/T, Western Union e Paypal são aceitáveis.
7. Transporte & entrega
Para grandes ordens: pelo mar (LCL ou FCL)
Para ordens pequenas: pelo mar (LCL), pelo ar ou por serviços de correio, de que é opcional.
