Detalhes do produto
Lugar de origem: Chengdu, China
Marca: HUIYUAN
Certificação: ISO9001
Número do modelo: ADSS-72B1.3
Termos do pagamento & do transporte
Quantidade de ordem mínima: 4KM
Preço: negotiable
Detalhes da embalagem: Cilindro de madeira
Tempo de entrega: 5 a 20 dias de trabalho
Termos de pagamento: L/C, D/A, D/P, T/T, Western Union,
Habilidade da fonte: 5000Km/Month
Nome do produto: |
72 cabo de fibra ótica exterior aéreo de único modo do período do cabo 150m da fibra do núcleo ADSS |
Contagem da fibra: |
72F |
Tipo da fibra: |
Singlemode |
Período: |
150m |
Geleia: |
O gel encheu-se ou gel livre |
Material do revestimento: |
HDPE |
Membro de força: |
FRP & fio do aramid |
Aplicação: |
Linha aérea |
Nome do produto: |
72 cabo de fibra ótica exterior aéreo de único modo do período do cabo 150m da fibra do núcleo ADSS |
Contagem da fibra: |
72F |
Tipo da fibra: |
Singlemode |
Período: |
150m |
Geleia: |
O gel encheu-se ou gel livre |
Material do revestimento: |
HDPE |
Membro de força: |
FRP & fio do aramid |
Aplicação: |
Linha aérea |
72 cabo de fibra ótica exterior aéreo de único modo do período do cabo 150m da fibra do núcleo ADSS
Descrição
O autossuficiente (ADSS) cabo de fibra ótica do Todo-dielétrico é projetado para aplicações exteriores da antena e do canal da planta em arquiteturas locais e do terreno da rede do laço. Da polo-à-construção à cidade-cidade as instalações, que inclui cercos dos cabos de fibra ótica, da suspensão, do sem saída e da terminação, oferecem uma infraestrutura detalhada do circuito de transmissão com provado, desempenho da alto-confiança. Enquanto o conceito de expedição de cabogramas de ADSS implica, um sistema de suspensão do fio separado do apoio do mensageiro não está exigido, reduzindo extremamente o tempo de instalação e o melhoramento honestos e os custos laborais da manutenção. Inclui contagens da fibra até 144 fibras óticas e qualquer tipo de combinação de único-modo e de fibras multimodos laser-aperfeiçoadas com o cabo. Escala dos comprimentos de período de Polo-à-Polo de 50 pés a mais de 1000 pés. As opções feitas sob encomenda do projeto de ADSS reservam comprimentos de período de mais de uma milha (5.280 pés).
Especificação técnica
|
Quantidade da fibra
|
/
|
2~30
|
32~60
|
62~72
|
74~96
|
98~120
|
122~144
|
|
|
Estrutura
|
/
|
1+5
|
1+5
|
1+6
|
1+8
|
1+10
|
1+12
|
|
|
Tipo de fibra ótica
|
/
|
G.652D
|
||||||
|
Membro de força central
|
Material
|
milímetro
|
FRP
|
|||||
|
Diâmetro
|
1,5
|
1,5
|
2,1
|
2,1
|
2,1
|
2,1
|
||
| (valor médio) | ||||||||
|
Camada do coxim
|
Material
|
milímetro
|
MDPE
|
|||||
|
Espessura
|
|
|
|
3,4
|
4,7
|
6,2
|
||
| (valor médio) | ||||||||
|
Tubo fraco
|
Material
|
/
|
PBT
|
|||||
|
Diâmetro
|
milímetro
|
1,8
|
2,1
|
2,1
|
2,1
|
2,1
|
2,1
|
|
| (valor médio) | ||||||||
|
Espessura
|
0,32
|
0,35
|
0,35
|
0,35
|
0,35
|
0,35
|
||
| (valor médio) | ||||||||
|
Qty de Max.fiber
|
6
|
12
|
12
|
12
|
12
|
12
|
||
|
Cor fraca do tubo
|
Cor completa
|
|||||||
|
Comprimento adicional da fibra
|
%
|
0.7~0.8
|
||||||
|
À prova de água
|
Material
|
/
|
Geleia
|
|||||
|
Bainha interna
|
Material
|
milímetro
|
MDPE
|
|||||
|
Espessura
|
Valor padrão: minuto 1,0/: 0,8/valores médios: 0,9
|
|||||||
| (valor médio) | ||||||||
|
Não metálico
|
Material
|
/
|
Fio de vidro
|
|||||
|
componente
|
||||||||
|
Bainha exterior
|
Material
|
milímetro
|
MDPE
|
|||||
|
Espessura
|
Valor padrão: minuto 1,8/: valor 1,5/médio: 1,6
|
|||||||
| (valor médio) | ||||||||
|
Diâmetro do cabo (valor médio)
|
milímetro
|
11
|
11,6
|
12,2
|
13,5
|
14,8
|
16,3
|
|
|
Peso do cabo (aproximadamente)
|
kg/km
|
105
|
115
|
130
|
160
|
195
|
235
|
|
|
Max.Attenuation coefficien
|
1310mm
|
dB/km
|
0,35
|
|||||
|
1550mm
|
0,21
|
|||||||
|
Força da tensão da tração
|
Muitos tempos
|
N
|
1000
|
|||||
|
Curto período de tempo
|
3000
|
|||||||
|
Pressão do esmagamento
|
Muitos tempos
|
N/
|
1000
|
|||||
| 100
|
||||||||
|
Curto período de tempo
|
milímetro |
3000
|
||||||
|
Raio de curvatura
|
Estática
|
milímetro
|
12.5O.D.
|
|||||
|
Dinâmico
|
25 O.D.
|
|||||||
|
Temperatura
|
Instalação
|
°C
|
-20~+60
|
|||||
|
Armazenamento & transporte
|
-40~+70
|
|||||||
|
Funcionamento
|
-40~+70
|
|||||||

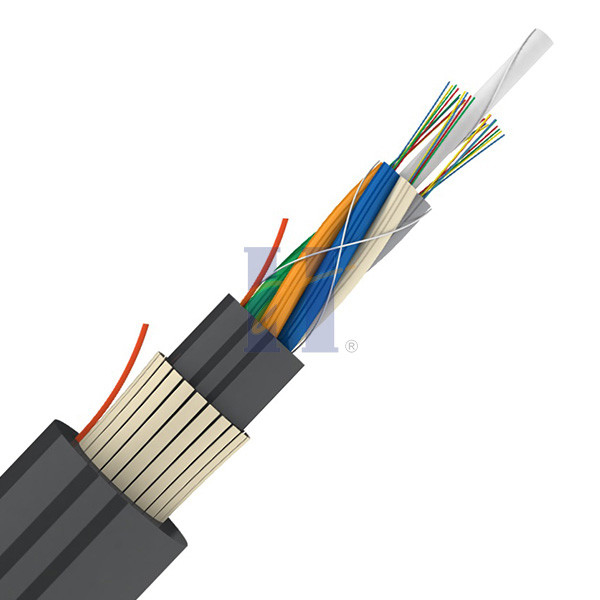

Estrutura do cabo:
Características
Pode ser instalado sem cortar o poder
Peso leve e pequeno diâmetro que reduzem a carga causada pelo gelo e pelo vento e a carga em torres e em backprops
Comprimentos de grande período
Bom desempenho da resistência à tração e da temperatura
Arco-erosão-resistente no jecket
A esperança de vida do projeto é 30 anos
Comprimento padrão do cilindro
2000m/drum, 4000m/drum
Especificação da fibra
|
|
G.652 | G.655 | 50/125μm | 62.5/125μm | |
| Atenuação | @850nm | ≤3.0 dB/km | ≤3.0 dB/km | ||
| (+20℃) | @1300nm | ≤1.0 dB/km | ≤1.0 dB/km | ||
| @1310nm | ≤0.36 dB/km | ≤0.40 dB/km | |||
| @1550nm | ≤0.22 dB/km | ≤0.23dB/km | |||
| Largura de banda (classe A) | @850nm | ≥500 megahertz·quilômetro | ≥200 megahertz·quilômetro | ||
| @1300nm | ≥1000 megahertz·quilômetro | ≥600 megahertz·quilômetro | |||
| Abertura numérica | 0.200±0.015NA | 0.275±0.015NA | |||
| Λcc do comprimento de onda de interrupção do cabo | ≤1260nm | ≤1480nm | |||
FAQ
Q1.Are você empresa ou fabricante tradning?
Nós somos o fabricante com uma experiência de 30 anos, nós somos especializados na pesquisa, no desenvolvimento e na produção de cabo de fibra ótica. Nossa fábrica está na cidade de Chengdu, bem-vinda para visitar-nos!
Q2.About a qualidade?
Nós testamos todas as fibras quando produção terminada antes da entrega.
Após a confirmação do preço, você pode exigir para que as amostras grátis verifiquem nossa qualidade.
Q3.Can você para aceitar a ordem pequena?
Sim, a ordem pequena está disponível. Nós apoiamos o projeto novo de nossos clientes, como nós sabemos que o negócio é sempre da ordem pequena.
Q4.What é seu prazo de entrega?
Geralmente sobre dias de trabalho 3-7days, depende principalmente da quantidade da ordem.
Mas os pls sejam assegurados que nós arranjaremos seus bens o mais cedo possível após seu pagamento.
Q5.Can você para fornecer produtos personalizados e logotipo?
Sim, nós damos boas-vindas ao serviço do OEM. Nós podemos imprimir seu logotipo no produto. Toda a ideia de você está disponível.
