Detalhes do produto
Lugar de origem: Chengdu, China
Marca: HUIYUAN
Certificação: ISO9001
Número do modelo: GCYFT4-48G652D
Termos do pagamento & do transporte
Quantidade de ordem mínima: 4KM
Preço: negotiable
Detalhes da embalagem: Cilindro de madeira
Tempo de entrega: 5 a 20 dias de trabalho
Termos de pagamento: L/C, D/A, D/P, T/T, Western Union,
Habilidade da fonte: 5000Km/Month
Nome do produto: |
camada de 48F G652D que encalha o cabo de fibra ótica de instalação exterior do micro cabo fundido d |
Contagem da fibra: |
48Fibre |
Tipo da fibra: |
G652D |
Diâmetro (±0.2mm): |
5.3MM |
Bainha exterior: |
Poliamida |
Aplicação: |
FTTX |
A instalação: |
Sopro de Microduct |
Distância fundida: |
1500m |
Nome do produto: |
camada de 48F G652D que encalha o cabo de fibra ótica de instalação exterior do micro cabo fundido d |
Contagem da fibra: |
48Fibre |
Tipo da fibra: |
G652D |
Diâmetro (±0.2mm): |
5.3MM |
Bainha exterior: |
Poliamida |
Aplicação: |
FTTX |
A instalação: |
Sopro de Microduct |
Distância fundida: |
1500m |
camada de 48F G652D que encalha o cabo de fibra ótica de instalação exterior do micro cabo fundido do ar
Descrição
A família de Huiyuan de micro cabos da fibra ótica eficaz na redução de custos é projetada para o ar das instalações fundido em microducts. A tecnologia de Microduct fornece uma maneira eficaz na redução de custos, ofício-amigável de promover sua rede, que pode crescer por encomenda distribuindo a fibra como necessária. Esta tecnologia é igualmente comum em áreas congestionadas, tais como as aplicações do metro, onde o espaço do canal é muito limitado. Estes projetos de cabo são compactos e de pouco peso, e contêm a densidade alta da fibra para maximizar a contagem da fibra disponível em um diâmetro pequeno do cabo.
O projeto fraco encalhado do tubo está disponível nas contagens até 288 com os diâmetros exteriores que variam 5.3mm a 9.4mm. O cabo fraco encalhado do tubo fornece fácil, acesso do meados de-período.
Especificação técnica:
| P/N | MICRO-48 | |
| Teor em fibras | 48 | |
| Contagem fraca do tubo | 4 | |
| Contagem do enchimento | 2 | |
| Fibra pelo tubo | 12 | |
| Diâmetro nominal | 5.3±0.1 milímetro | |
| Peso | 27 kg/km | |
| Raio de curvatura mínimo - estática | diâmetro 12*cable | |
| Raio de curvatura mínimo - dinâmica | diâmetro 20*cable | |
| Atenuação da fibra do cabo | 0.35dB/km @1310nm, 0.22dB/km @1550nm | |
| Temperatura | Armazenamento -40 a 70℃, a instalação -10 a +40℃, operação -40 a +70℃ | |
| Vida do cabo | 30 anos | |
Especificação da fibra:
| Características | Valores especificados | |
| Diâmetro de campo de modo | em 1310nm | 9.2±0.4µm |
| em 1550nm | ± 10,4 0.6mm | |
| Coeficiente de atenuação | em 1310nm | ≤0.40dB/km |
| em 1550nm | ≤0.30dB/km | |
| Diâmetro do revestimento | 125.0±1.0µm | |
| Não-forma circular do revestimento | ≤1.0% | |
| Diâmetro de revestimento | 245.0±10.0µm | |
| erro da concentricidade do Revestimento-revestimento | ≤12.0µm | |
| Não-forma circular de revestimento | ≤6.0% | |
| erro da concentricidade do Núcleo-revestimento | ≤0.8µm | |
| Ondulação | ≥4m | |
| Esforço de prova | ≥0.69GPa | |

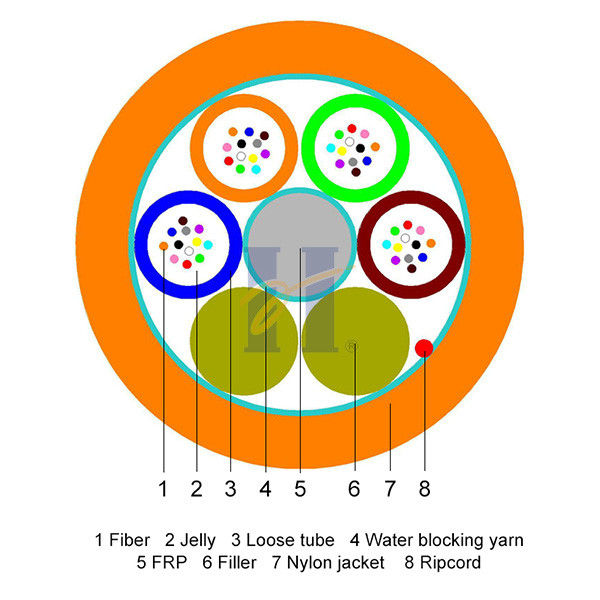

Estrutura do cabo:
Comprimento padrão do cilindro
2000m/drum, 4000m/drum & 6000m/drum
Cor da fibra
| Fibra No.1: Vermelho |
| Fibra No.2: Verde |
| Fibra No.3: Azul |
| Fibra No.4: Amarelo |
| Fibra No.5: Branco |
| Fibra No.6: Cinza |
| Fibra No.7: Brown |
| Fibra No.8: Violeta |
| Fibra No.9: Aqua |
| Fibra No.10: Preto |
| Fibra No.11: Laranja |
| Fibra No.12: Rosa |
Cor fraca do tubo
| Tubo fraco No.1: Vermelho |
| Tubo fraco No.2: Verde |
| Tubo fraco No.3: Azul |
| Tubo fraco No.4: Amarelo |
Cópia do texto do cabo: (Texto personalizado apoio)
HYOC GCYFT4 48 G652D [no.] [Mês-ano] do cilindro [marcação do medidor]
Detalhes de embalagem
| Teor em fibras | Comprimento do cilindro | Tamanho do cilindro | Tamanho de embalagem | Peso de efetivação |
| (m) | Φ×W (milímetro) | ×H de L×W (milímetro) | (quilograma) | |
| 48F | 2000 | Φ600×450 | 640×450×805 | 95 |
| 4000 | Φ700×570 | 740×570×905 | 150 | |
| 6000 | Φ800×570 | 840×570×1005 | 210 |
