Detalhes do produto
Lugar de origem: Chengdu, China
Marca: HUIYUAN
Certificação: ISO9001
Número do modelo: GYCFT4-288G652D
Termos do pagamento & do transporte
Quantidade de ordem mínima: 4KM
Preço: negotiable
Detalhes da embalagem: Cilindro de madeira
Tempo de entrega: 5 a 20 dias de trabalho
Termos de pagamento: L/C, D/A, D/P, T/T, Western Union,
Habilidade da fonte: 5000Km/Month
Nome do produto: |
Camada fraca do tubo de 288 G652D que encalha cabo fundido GCYFT4-288 Mikrokabel do ar o micro |
Contagem da fibra: |
288F |
Tipo da fibra: |
G652D |
Diâmetro (±0.2mm): |
9.4mm±0.2mm |
Bainha exterior: |
PA12 |
Resistência à tração: |
1000N |
Tamanho de Microduct: |
14/12mm |
Distância de sopro: |
1500m |
Nome do produto: |
Camada fraca do tubo de 288 G652D que encalha cabo fundido GCYFT4-288 Mikrokabel do ar o micro |
Contagem da fibra: |
288F |
Tipo da fibra: |
G652D |
Diâmetro (±0.2mm): |
9.4mm±0.2mm |
Bainha exterior: |
PA12 |
Resistência à tração: |
1000N |
Tamanho de Microduct: |
14/12mm |
Distância de sopro: |
1500m |
Camada fraca do tubo de 288 G652D que encalha cabo fundido GCYFT4-288 Mikrokabel do ar o micro
Descrição
Usando a tecnologia Ar-fundida Huiyuan da fibra, nós oferecemos uma economia de gastos e uma instalação flexível dos cabos de fibra ótica. Nossos serviços ar-fundidos da fibra ótica aumentam sua margem competitiva, e é muito compatível com a maioria de projetos da infraestrutura de rede. Com este equipamento, nós podemos instalar a contagem exata do cabo exato da fibra em um número menor de dias. Assim, mão de obra desnecessária de salvamento ao entregar soluções de expedição de cabogramas altamente escaláveis.
Especificação técnica
| P/N | GCYF4-288 | |
| Teor em fibras | 288 | |
| Contagem fraca do tubo | 9+15 | |
| Contagem do enchimento | 0 | |
| Fibra pelo tubo | 12 | |
| Água que obstrui o método | Forro de FRP ou de PE | Água que obstrui o fio |
| Núcleo do cabo | Água que obstrui Kevlar | |
| Espessura do revestimento de nylon | Substantivo: 0.45mm, média: 0.40mm, mínimo: 0.35mm | |
| Diâmetro nominal | 9.4±0.2mm | |
| Peso | 78 kg/km | |
| Resistência à tração do máximo | 1000N | |
| Máximo Crushing Resistência | 800N/100mm | |
Especificação da fibra
| Fibra do único modo | 9/125um OS2 G.652D |
| Dispersão cromática | |
| @1285-1330nm picosegundo (nm.km) | ≤3.5 |
| @1550nm picosegundo (nm.km) | ≤1.8 |
| Atenuação - cabo | |
| Máximo @1310nm (dB/km) | 0,35 |
| Máximo @1550nm (dB/km) | 0,24 |
| @1625nm máximo (dB/km) | 0,26 |
| Comprimento de onda de interrupção do cabo (λcc) (um) | ≤1260 |
| Diâmetro de campo de modo | |
| @1310nm (um) | 9.2±0.4 |
| @1550nm (um) | 10.4±0.5 |
| Diâmetro do revestimento | 125.0±0.7 |
| Não-forma circular folheada | ≤1% |
| Diamter de revestimento (um) | 235-245 |
| Núcleo/erro folheado da concentricidade (um) | ≤0.5 |
| Revestimento/erro folheado da concentricidade (um) | ≤12 |

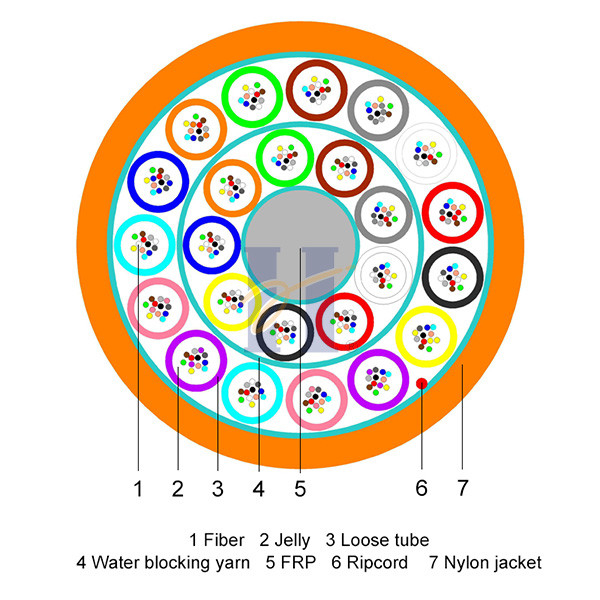

Estrutura do cabo:
Comprimento padrão do cilindro
2000m/drum, 4000m/drum & 6000m/drum
Desempenho do ambiente
| Artigo | Método de testes | Resultados de testes |
| Ciclagem da temperatura | IEC 60794-1-22-F1 | Atenuação adicional permissível (1550nm) G.652D/G657 Δa≤0.05 dB/km, Δa reversível |
| Penetração da água | IEC 60794-1-22-F5B | Coluna de água: 1m & 3m cabo, período: 24 horas Nenhum escape da água através da extremidade aberta do cabo |
| Fluxo composto de enchimento | IEC 60794-1-22-E14 | 70℃, período: 24 horas Nenhum fluxo composto do cabo |
Cor da fibra
| 1 azul |
| Laranja 2 |
| 3 verde |
| 4 Brown |
| Cinza 5 |
| 6 branco |
| 7 vermelho |
| 8 preto |
| 9 amarelo |
| Violeta 10 |
| Rosa 11 |
| Aqua 12 |
Cor fraca do tubo
| 1 azul | 13 azul |
| Laranja 2 | Laranja 14 |
| 3 verde | 15 verde |
| 4 Brown | 16 Brown |
| Cinza 5 | Cinza 17 |
| 6 branco | 18 branco |
| 7 vermelho | 19 vermelho |
| 8 preto | 20 preto |
| 9 amarelo | 21 amarelo |
| Violeta 10 | Violeta 22 |
| Rosa 11 | Rosa 23 |
| Aqua 12 | 24 Aqua |
Cópia do texto do cabo: (Texto personalizado apoio)
HYOC GYCF4 288 G652D [no.] [Mês-ano] do cilindro [marcação do medidor]
Detalhes de embalagem
| Teor em fibras | Comprimento do cilindro (m) |
Tamanho do cilindro Φ×W (milímetro) |
Tamanho de embalagem L*W*H (milímetro) |
Peso de efetivação (quilograma) |
| 288 fibras | 2000 | Φ1100×1150 | 1150×1150×1310 | 270 |
| 4000 | Φ1200×1150 | 1250×1150×1410 | 450 |
