Detalhes do produto
Lugar de origem: Chengdu, China
Marca: HUIYUAN
Certificação: ISO9001
Número do modelo: GYCFT4-216G652D
Termos do pagamento & do transporte
Quantidade de ordem mínima: 4KM
Preço: negotiable
Detalhes da embalagem: Cilindro de madeira
Tempo de entrega: 5 a 20 dias de trabalho
Termos de pagamento: L/C, D/A, D/P, T/T, Western Union,
Habilidade da fonte: 5000Km/Month
Nome do produto: |
216 G652D fundidos cabo fundido do ar do cabo de fibra ótica em micro Gel-encheram o encalhamento do |
Contagem da fibra: |
216F |
Tipo da fibra: |
G652D |
Diâmetro (±0.2mm): |
7.8mm±0.2mm |
Bainha exterior: |
Nylon |
Resistência à tração: |
500N |
Tamanho de Microduct: |
14/12mm |
Distância de sopro: |
1500 medidores |
Nome do produto: |
216 G652D fundidos cabo fundido do ar do cabo de fibra ótica em micro Gel-encheram o encalhamento do |
Contagem da fibra: |
216F |
Tipo da fibra: |
G652D |
Diâmetro (±0.2mm): |
7.8mm±0.2mm |
Bainha exterior: |
Nylon |
Resistência à tração: |
500N |
Tamanho de Microduct: |
14/12mm |
Distância de sopro: |
1500 medidores |
216 G652D fundidos cabo fundido do ar do cabo de fibra ótica em micro Gel-encheram o encalhamento do cabo
Descrição
PE fundido do cabo do ar o único revestimento do micro com aditivos faz um resistente, durável e fácil descascar o cabo, fornecendo a proteção superior contra a radiação UV, o fungo, a abrasão e outros fatores ambientais. O método SZ-encalhado para o ripcord fraco da areia uma do tubo para assegurar um acesso rápido e fácil do meados de-período. O membro de força central dielétrico não exige nenhum ligação ou aterrar. Água interna e externo que obstrui a água da areia do fio que obstrui o fio do aramid usado como a pasta, fornecendo a proteção contra a penetração da água e adicionando a resistência à tração.
Especificação técnica
| P/N | MICRO-192 | |
| Teor em fibras | 192 | |
| Contagem fraca do tubo | 6+10 | |
| Contagem do enchimento | 0+2 | |
| Fibra pelo tubo | 12 | |
| Diâmetro nominal | 7.8±0.2 milímetro | |
| Peso | 55 kg/km | |
| Raio de curvatura mínimo - estática | diâmetro 12*cable | |
| Raio de curvatura mínimo - dinâmica | diâmetro 20*cable | |
| Atenuação da fibra do cabo (G.652D) | 0.35dB/km @1310nm, 0.22dB/km @1550nm | |
| Temperatura | Armazenamento -40 a 70℃, a instalação -10 a +40℃, operação -40 a +70℃ | |
| Vida do cabo | 30 anos | |
Especificação da fibra
| Características | Valores especificados | |
| Diâmetro de campo de modo | em 1310nm | 9.2±0.4µm |
| em 1550nm | ± 10,4 0.6mm | |
| Coeficiente de atenuação | em 1310nm | ≤0.40dB/km |
| em 1550nm | ≤0.30dB/km | |
| Comprimento de onda zero da dispersão (λ0) | 1300 a 1324nm | |
| Inclinação zero máxima da dispersão (S0max) | ≤0.092ps/(nm2·quilômetro) | |
| Comprimento de onda de interrupção (λcc) | ≤1260nm | |
| Coeficiente da dispersão | 1285~1330nm | ≤3.5ps/(nanômetro·quilômetro) |
| 1550nm | ≤18ps/(nanômetro·quilômetro) | |
| Índice de grupo eficaz de refração (Neff) | em 1310nm | 1,466 |
| em 1550nm | 1,467 | |
| Ondulação | ≥4m | |
| Esforço de prova | ≥0.69GPa | |
| Força de revestimento da tira | Valor médio | 1.0-5.0N |
| Valor máximo | 1.3-8.9N | |
| Perda de dobra macro | Ф60mm, 100 círculos, em 1550nm | ≤0.05dB |
| Ф32mm, círculos 1, em 1550nm | ≤0.05dB | |

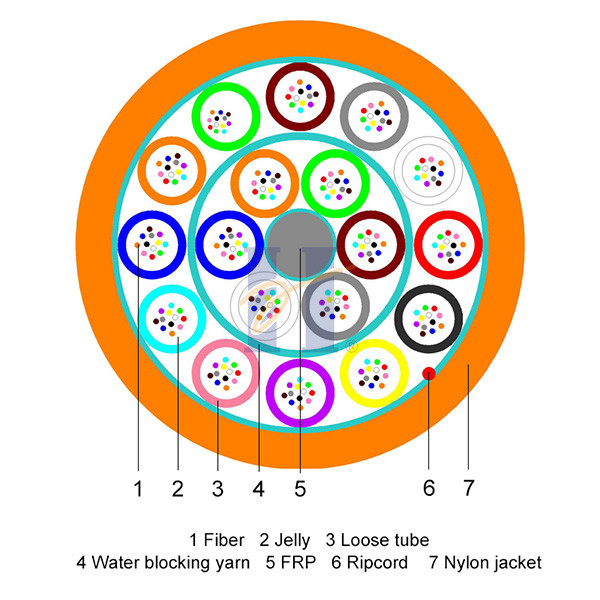

Estrutura do cabo:
Comprimento padrão do cilindro
2000m/drum, 4000m/drum & 6000m/drum
Desempenho de sopro
| Ferramenta de sopro | Comprimento de sopro típico | ||
| PLUMETTAZ: PR-140, MiniJet-400 etc. Pressão de AR: Barra 15 |
Contagem da fibra | Canalize o tipo 12.0/10.0mm | Canalize o tipo 14.0/12.0mm |
| 192 a 216Fibers | 1500m | / | |
| 288 fibras | / | 1500m | |
Cor da fibra
| Fibra 1: Azul |
| Fibra 2: Laranja |
| Fibra 3: Verde |
| Fibra 4: Brown |
| Fibra 5: Cinza |
| Fibra 6: Branco |
| Fibra 7: Vermelho |
| Fibra 8: Preto |
| Fibra 9: Amarelo |
| Fibra 10: Violeta |
| Fibra 11: Rosa |
| Fibra 12: Aqua |
Cor fraca do tubo
| Camada interna | Camada exterior |
| Afrouxe o tubo 1: Azul | Afrouxe o tubo 7: Azul |
| Afrouxe o tubo 2: Laranja | Afrouxe o tubo 8: Laranja |
| Afrouxe o tubo 3: Verde | Afrouxe o tubo 9: Verde |
| Afrouxe o tubo 4: Brown | Afrouxe o tubo 10: Brown |
| Afrouxe o tubo 5: Cinza | Afrouxe o tubo 11: Cinza |
| Afrouxe o tubo 6: Branco | Afrouxe o tubo 12: Branco |
| Afrouxe o tubo 13: Vermelho | |
| Afrouxe o tubo 14: Preto | |
| Afrouxe o tubo 15: Amarelo | |
| Afrouxe o tubo 16: Violeta | |
| Afrouxe o tubo 17: Rosa | |
| Afrouxe o tubo 18: Aqua |
Cópia do texto do cabo: (Texto personalizado apoio)
HYOC GYCF4 216 G652D [no.] [Mês-ano] do cilindro [marcação do medidor]
Detalhes de embalagem
| Teor em fibras | Comprimento do cilindro (m) |
Tamanho do cilindro Φ×W (milímetro) |
Tamanho de embalagem L*W*H (milímetro) |
Peso de efetivação (quilograma) |
| 216 fibras | 2000 | Φ800×570 | 840×570×1005 | 190 |
| 4000 | Φ900×760 | 940×760×1105 | 290 | |
| 6000 | Φ1000×760 | 1050×760×1315 | 420 |
