Detalhes do produto
Lugar de origem: Chengdu, China
Marca: HUIYUAN
Certificação: ISO9001
Número do modelo: GCYFT4-192G657A1
Termos do pagamento & do transporte
Quantidade de ordem mínima: 4KM
Preço: negotiable
Detalhes da embalagem: Cilindro de madeira
Tempo de entrega: 5 a 20 dias de trabalho
Termos de pagamento: L/C, D/A, D/P, T/T, Western Union,
Habilidade da fonte: 5000Km/Month
Nome do produto: |
Cabo fundido de sopro GCYF4-192 Kabel do ar do micro ar do cabo de fibra ótica 192 G657A1 micro |
Contagem da fibra: |
Fibra 192 |
Tipo da fibra: |
G657A1 |
Diâmetro (±0.3mm): |
7.8mm |
Peso do cabo: |
52kg/km |
Cor do revestimento: |
Laranja |
Aplicação: |
FTTH |
Distância de sopro: |
1500m |
Nome do produto: |
Cabo fundido de sopro GCYF4-192 Kabel do ar do micro ar do cabo de fibra ótica 192 G657A1 micro |
Contagem da fibra: |
Fibra 192 |
Tipo da fibra: |
G657A1 |
Diâmetro (±0.3mm): |
7.8mm |
Peso do cabo: |
52kg/km |
Cor do revestimento: |
Laranja |
Aplicação: |
FTTH |
Distância de sopro: |
1500m |
Cabo fundido de sopro GCYF4-192 Kabel do ar do micro ar do cabo de fibra ótica 192 G657A1 micro
Descrição
O projeto Gel-enchido do todo-dielétrico do ar micro cabo fundido com um diâmetro exterior pequeno, faz ideal para aplicações do microduct, abaixando o custo do desenvolvimento, permitindo o uso do método fundido da fibra do ar para a instalação. Projetado para microducts com um diâmetro interno que varia de 8 milímetros a 16 milímetros, de acordo com a contagem da fibra.
Os tubos fracos são feitos de PBT que fornecem grandes propriedades mecânicas sob uma vasta gama de circunstâncias e enchidos com água que obstrui o gel.
Especificação técnica
| P/N | MICRO-192 | |
| Teor em fibras | 192 | |
| Contagem fraca do tubo | 6+10 | |
| Contagem do enchimento | 0+2 | |
| Fibra pelo tubo | 12 | |
| Diâmetro nominal | 7.8±0.2 milímetro | |
| Peso | 55 kg/km | |
| Raio de curvatura mínimo - estática | diâmetro 12*cable | |
| Raio de curvatura mínimo - dinâmica | diâmetro 20*cable | |
| Atenuação da fibra do cabo (G.652D) | 0.35dB/km @1310nm, 0.22dB/km @1550nm | |
| Temperatura | Armazenamento -40 a 70℃, a instalação -10 a +40℃, operação -40 a +70℃ | |
| Vida do cabo | 30 anos | |
Especificação da fibra
| Características | Valores |
| Características óticas | |
| Diâmetro de campo de modo | 8.6±0.6µm @1310nm |
| 9.8±0.8mm @1550nm | |
| Coeficiente de atenuação | ≤0.40dB/km @1310nm |
| ≤0.30dB/km @1550nm | |
| Comprimento de onda zero da dispersão (λ0) | 1300nm a 1324nm |
| Inclinação zero máxima da dispersão (S0max) | ≤0.092ps/(nm2·quilômetro) |
| Comprimento de onda de interrupção (λcc) | ≤1260nm |
| Índice de grupo eficaz de refração (Neff) | 1,466 @1310nm |
| 1,467 @1550nm | |
| Característica mecânica | |
| Ondulação | ≥4m |
| Esforço de prova | ≥0.69GPa |
| Força de revestimento da tira | valor 1.0-5.0N médio |
| valor 1.3-8.9N máximo | |
| Perda de dobra macro | ≤0.75dB @1550nm, Ф20mm, círculos 1 |
| ≤1.5dB @1625nm, Ф20mm, círculos 1 | |
| ≤0.25dB @1550nm, Ф30mm, 10 círculos | |
| ≤1.0dB @1625nm, Ф30mm, 10 círculos | |

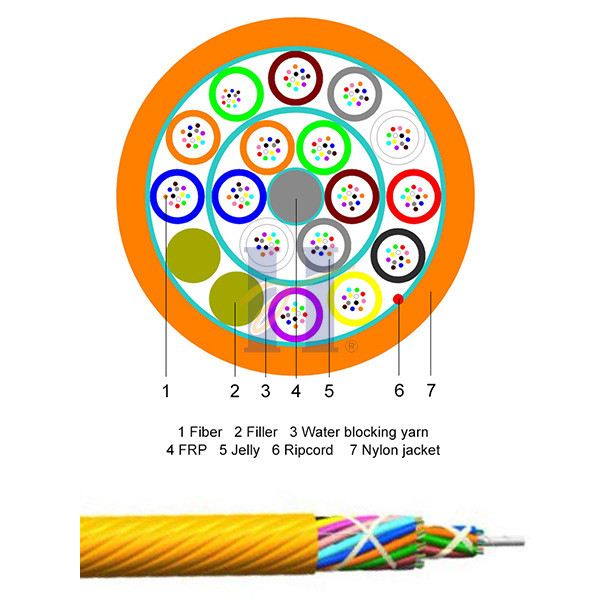

Estrutura do cabo:
Comprimento padrão do cilindro
2000m/drum, 4000m/drum & 6000m/drum
Cor da fibra
| Fibra #1: Vermelho |
| Fibra #2: Verde |
| Fibra #3: Azul |
| Fibra #4: Amarelo |
| Fibra #5: Branco |
| Fibra #6: Cinza |
| Fibra #7: Brown |
| Fibra #8: Violeta |
| Fibra #9: Aqua |
| Fibra #10: Preto |
| Fibra #11: Laranja |
| Fibra #12: Rosa |
Cor fraca do tubo
| Tubo fraco #1: Vermelho | Tubo fraco #9: Aqua |
| Tubo fraco #2: Verde | Tubo fraco #10: Preto |
| Tubo fraco #3: Azul | Tubo fraco #11: Laranja |
| Tubo fraco #4: Amarelo | Tubo fraco #12: Rosa |
| Tubo fraco #5: Branco | Tubo fraco #13: Vermelho |
| Tubo fraco #6: Cinza | Tubo fraco #14: Verde |
| Tubo fraco #7: Brown | Tubo fraco #15: Azul |
| Tubo fraco #8: Violeta | Tubo fraco #16: Amarelo |
Cópia do texto do cabo: (Texto personalizado apoio)
HYOC GCYFT4 192 G657A1 [no.] [Mês-ano] do cilindro [marcação do medidor]
Informação da ordem
| Contagem da fibra | Classe da fibra | P/N |
| 192 | G657A1 | MICRO PA 7.8MM DE 16X12F G657A1 |
| 192 | G652D | MICRO PA 7.8MM DE 16X12F G652D |
| 192 | OM1 | MICRO PA 7.8MM DE 16X12F OM1 |
| 192 | OM2 | MICRO PA 7.8MM DE 16X12F OM2 |
| 192 | OM3 | MICRO PA 7.8MM DE 16X12F OM3 |
| 192 | OM4 | MICRO PA 7.8MM DE 16X12F OM4 |
