Detalhes do produto
Lugar de origem: Chengdu, China
Marca: HUIYUAN
Certificação: ISO9001
Número do modelo: GYCFT4-192G652D
Termos do pagamento & do transporte
Quantidade de ordem mínima: 4KM
Preço: negotiable
Detalhes da embalagem: Cilindro de madeira
Tempo de entrega: 5 a 20 dias de trabalho
Termos de pagamento: L/C, D/A, D/P, T/T, Western Union,
Habilidade da fonte: 5000Km/Month
Nome do produto: |
Revestimento Ar-fundido Microduct do micro cabo fundido do ar do cabo de 192 G652D único nenhuns Kab |
Contagem da fibra: |
192F |
Tipo da fibra: |
G652D |
Diâmetro (±0.2mm): |
7.8mm±0.2mm |
Revestimento exterior: |
PA12 |
Aplicação: |
Ar fundido |
Tamanho de Microduct: |
14.00/12.00mm |
Distância de sopro: |
1800 medidores |
Nome do produto: |
Revestimento Ar-fundido Microduct do micro cabo fundido do ar do cabo de 192 G652D único nenhuns Kab |
Contagem da fibra: |
192F |
Tipo da fibra: |
G652D |
Diâmetro (±0.2mm): |
7.8mm±0.2mm |
Revestimento exterior: |
PA12 |
Aplicação: |
Ar fundido |
Tamanho de Microduct: |
14.00/12.00mm |
Distância de sopro: |
1800 medidores |
Revestimento Ar-fundido Microduct do micro cabo fundido do ar do cabo de 192 G652D único nenhuns Kabel blindado
Descrição
A série fundida do cabo do ar de Huiyuan é ideal para a instalação ar-fundida nos microducts, projetado e testado para tipos existentes do microduct. A escala do ODs de 5.3mm em caso de uma contagem de menos de 72 fibras a 9.4mm em caso de uma contagem de 288 fibras. O GCYFT4-192, único modo, 9/125, G.652.D é fabricado com GR-20 certificou o vidro. Disponível em contagens da fibra de 12 a 288, o cabo é vendido em um carretel de 14.000 a 20,000feet. O cabo é projetado e fabricado viajar pelo menos 5.000 pés dentro dos microducts na maioria dos casos.
Especificação técnica
| P/N | GCYF4-192 | |
| Teor em fibras | 192 | |
| Contagem fraca do tubo | 6+10 | |
| Contagem do enchimento | 0+2 | |
| Fibra pelo tubo | 12 | |
| Água que obstrui o método | Forro de FRP ou de PE | Água que obstrui o fio |
| Núcleo do cabo | Água que obstrui Kevlar | |
| Espessura do revestimento de nylon | Substantivo: 0.45mm, média: 0.40mm, mínimo: 0.35mm | |
| Diâmetro nominal | 7.8±0.2 milímetro | |
| Peso | 55 kg/km | |
| Resistência à tração do máximo | 500N | |
| Máximo Crushing Resistência | 800N/100mm | |
Especificação da fibra
| Características | Valores especificados | Unidades |
| Diâmetro de campo de modo | 9.2±0.4 | µm |
| ± 10,4 0,6 | milímetro | |
| Coeficiente de atenuação | ≤0.40 | dB/km |
| ≤0.30 | dB/km | |
| Comprimento de onda zero da dispersão (λ0) | 1300 a 1324 | nanômetro |
| Inclinação zero máxima da dispersão (S0max) | ≤0.092 | picosegundo (nm2·quilômetro) |
| Comprimento de onda de interrupção (λcc) | ≤1260 | nanômetro |
| Coeficiente da dispersão | ≤3.5 | picosegundo (nanômetro·quilômetro) |
| ≤18 | picosegundo (nanômetro·quilômetro) | |
| Índice de grupo eficaz de refração (Neff) | 1,466 | - |
| 1,467 | - | |
| Ondulação | ≥4 | m |
| Esforço de prova | ≥0.69 | GPa |
| Força de revestimento da tira | 1.0-5.0 | N |
| 1.3-8.9 | N | |
| Perda de dobra macro | ≤0.05 | DB |
| ≤0.05 | DB |

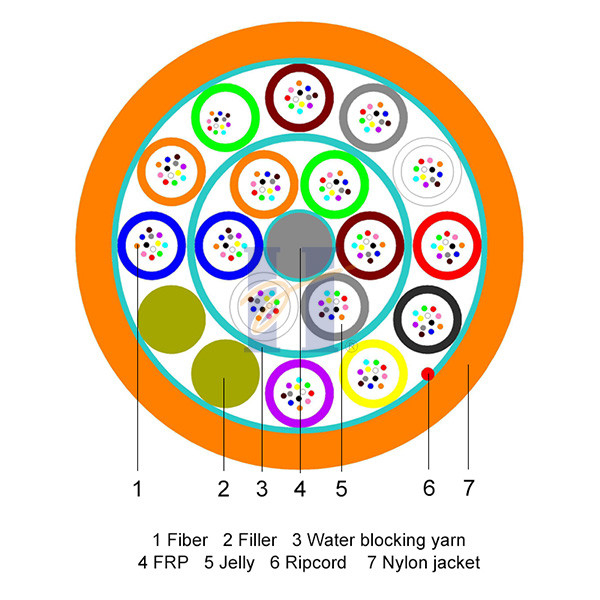

Estrutura do cabo:
Comprimento padrão do cilindro
2000m/drum, 4000m/drum & 6000m/drum
Cor da fibra
| Fibra No.1: Vermelho |
| Fibra No.2: Verde |
| Fibra No.3: Azul |
| Fibra No.4: Amarelo |
| Fibra No.5: Branco |
| Fibra No.6: Cinza |
| Fibra No.7: Brown |
| Fibra No.8: Violeta |
| Fibra No.9: Aqua |
| Fibra No.10: Preto |
| Fibra No.11: Laranja |
| Fibra No.12: Rosa |
Cor fraca do tubo
| Tubo fraco No.1: Vermelho | Tubo fraco No.13: Vermelho |
| Tubo fraco No.2: Verde | Tubo fraco No.14: Verde |
| Tubo fraco No.3: Azul | Tubo fraco No.15: Azul |
| Tubo fraco No.4: Amarelo | Tubo fraco No.16: Amarelo |
| Tubo fraco No.5: Branco | |
| Tubo fraco No.6: Cinza | |
| Tubo fraco No.7: Brown | |
| Tubo fraco No.8: Violeta | |
| Tubo fraco No.9: Aqua | |
| Tubo fraco No.10: Preto | |
| Tubo fraco No.11: Laranja | |
| Tubo fraco No.12: Rosa |
Cópia do texto do cabo: (Texto personalizado apoio)
HYOC GYCF4 192 G652D [no.] [Mês-ano] do cilindro [marcação do medidor]
Detalhes de embalagem
| Teor em fibras | Comprimento do cilindro (m) | Tamanho do cilindro Φ×W (milímetro) | Tamanho de embalagem L*W*H (milímetro) | Peso de efetivação (quilograma) |
| 192 fibras | 2000 | Φ800×570 | 840×570×1005 | 190 |
| 4000 | Φ900×760 | 940×760×1105 | 290 | |
| 6000 | Φ1000×760 | 1050×760×1315 | 420 |
Desempenho do mecânico
| Artigo | Método de testes | Resultados de testes | Valor especificado |
| Desempenho da tensão | IEC 60794-1-21-E1 | A curto prazo: Termo<0> de ΔaLong: DB Δa≤0.03 | A curto prazo: veja o índice técnico Prazo = 0,5 a curto prazo |
| Esmagamento | IEC 60794-1-21-E3 | A curto prazo: Termo<0> de ΔaLong: DB Δa≤0.03; A bainha exterior não tem nenhuma quebra visível. | A curto prazo esmagando a força = 800 N Prazo esmagando a força = 400 N |
| Dobra repetida | IEC 60794-1-21-E6 | Após o teste, DB Δa≤0.03; A bainha exterior não tem nenhuma quebra visível. | Diâmetro de R=20*cable Carga de dobra = 50N Épocas de dobra = 30 |
| Torsão | IEC 60794-1-21-E7 | Após o teste, DB Δa≤0.03; A bainha exterior não tem nenhuma quebra visível. | Ângulo da torsão = ±180º Carga da torsão = 50N Tempos =10 da torsão |
| Curvatura de cabo | IEC 60794-1-21-E11A | Após o teste, a fibra ótica não pode quebrar-se; A bainha exterior não tem nenhuma quebra visível. | Diâmetro de R=20*cable 10 voltas Tempos de ciclos = 5 |
| Todos os testes óticos continuaram em 1550 nanômetro | |||
